PI型电调衰减网络的移相问题

05-08

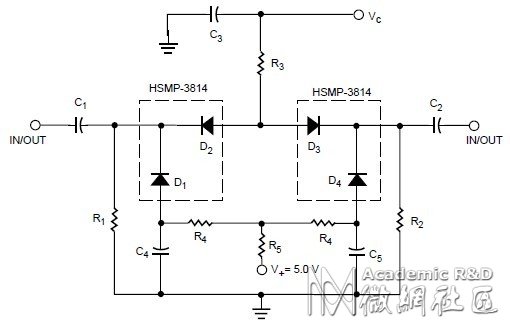

如图,四个二极管是PIN二极管,它的衰减原理已经搞懂了。可是这里面还涉及到一个移相问题,有两个问题:1. Pi衰减器的相位偏移随衰减值而变化。总的相位偏移接近90度。2.设计D2与D3之间的距离为180°可以消除偶模失真。 这两个结论看不懂啊!求各位指导。什么都可以给我下思路。说下第一个结论和第二个结论的关系也可以。我自己也去看了,似乎说那个开关变化会导致相移啊,看不懂啊。我这里二极管在可调衰减时两个二极管都是一直导通的,不起作用时上面两个二极管导通,下面二个二级管截止,链路衰减保持很小的一个值。

说说自己的看法,简单的根据电子线路的特性,RC电路是会产生相位偏移,主要是因为电容的原因,而且这个相移是根据电路当中电阻和电容容抗的比值而变化的。我感觉和二极管没有什么关系。第二个问题应该和二极管有关系,二极管处特性阻抗变换产生信号反射由于是对成电路,对于偶模信号当D2 和D3 之间相差180度的时候D2 的反射信号正好和D3 的入射信号相位相同,可以进行补偿,反过来也是一样的,这样可以消除一些偶模信号的变形问题。

路过帮顶

好像得用器件的非线性理论来分析

回复 zhujb1999 的帖子
那有没有奇模怎么样呢?奇模会不会失真啊?
