局域网格划分
05-08

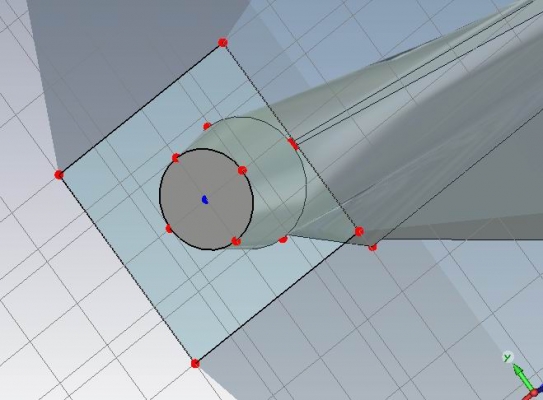

外圆内方同轴线分析,背景材料Pec。网格划分如上图所示。

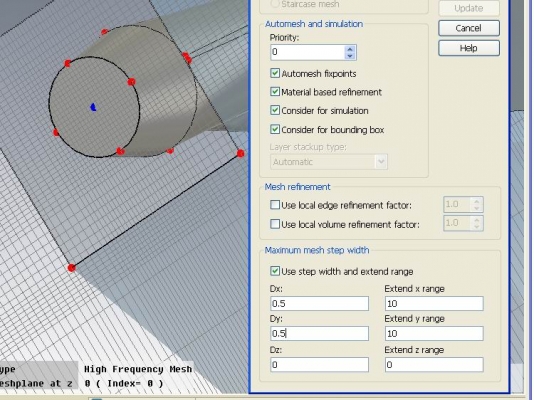

仿真提示如下:Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start slover.查论坛得知是因为专家系统在波导端口无法生成三个等距离网格结构造成的。对内导体进行局部网格加密后如图:
从图中看应该端口生成了三个等距离网格,但是提示和当初一样不行.端口前端加真空盒子,给盒子局部加密也不行。有懂的大侠帮忙支几招啊,非常感谢!
另外子网格技术和手动添加网格点不知道怎么操作,有哪位给讲解下或者给个资料下载地址,不胜感激,谢谢!
仿真提示如下:Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start slover.查论坛得知是因为专家系统在波导端口无法生成三个等距离网格结构造成的。对内导体进行局部网格加密后如图:
从图中看应该端口生成了三个等距离网格,但是提示和当初一样不行.端口前端加真空盒子,给盒子局部加密也不行。有懂的大侠帮忙支几招啊,非常感谢!
另外子网格技术和手动添加网格点不知道怎么操作,有哪位给讲解下或者给个资料下载地址,不胜感激,谢谢!
自己顶一下,求教了,呵呵。小编大哥呢,来帮忙看下啦
哪位大侠,手动添加固定点的具体步骤告诉下,谢谢!具体操作不会,例如:第一步:Mesh/Mesh view ,第二步:Objects/Pick lists/selected points。类似步骤,非常感谢!
