这么一个参数的VCO能直接做出来 ?
05-08
f0=700M(698M~702M)
0.5ppm(-25~+70)
压控电压:3V
相噪:115dbc/hz@10hz
135dbc/hz@100hz
145dbc/hz@1khz
155dbc/hz@10khz
谐波:《-45dbc
输出:8dbm
大家有给点意见 或者有相关做VCO强的公司给介绍下哈
先拜谢了哈!
0.5ppm(-25~+70)
压控电压:3V
相噪:115dbc/hz@10hz
135dbc/hz@100hz
145dbc/hz@1khz
155dbc/hz@10khz
谐波:《-45dbc
输出:8dbm
大家有给点意见 或者有相关做VCO强的公司给介绍下哈
先拜谢了哈!
小编要的是vco么?
相噪?稳定度?
不知道介质压控振荡器能不能达到。
你这个VCO的相噪指标要求很高,接近晶振的指标了,用一般的电路结构实现起来很难。

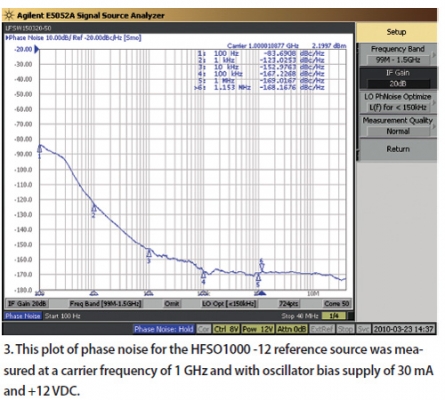

今年5月份的Microwave & RF上有一篇文章“Reference Sources Reduce Size, Noise” ,介绍Synergy新推出的HFSO1000-12,载波频率1GHz时相噪为:-123dBc/Hz@1kHz,-152dBc/Hz@10kHz,-167dBc/Hz@100kHz。
http://www.synergymwave.com/articles/0510a/
VCO DRVCO ,做到 0.5ppm(-25~+70) 这个比较困难
独立的VCO基本不可能实现,如果是做频率合成器的话也许还有可能。
回复 littlemmx 的帖子
最近老板给了个这个 叫我看看研究下 能不能做 以前没做过 所以请大家给点意见
若是直接不行的话 间接有什么办法呢
回复 ryzyfyf 的帖子
我看到这个指标时 也觉得太高了 现在只有看能不能通过其它办法实现这个了
回复 telenet123 的帖子
谢谢指导 我去看看哈 这个貌似很老火啊
