仿真求助,阻抗怎么添加
05-08

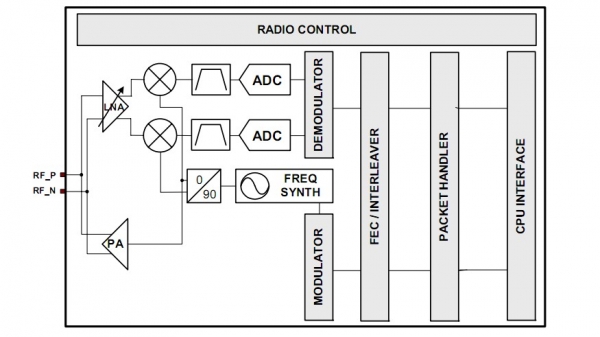

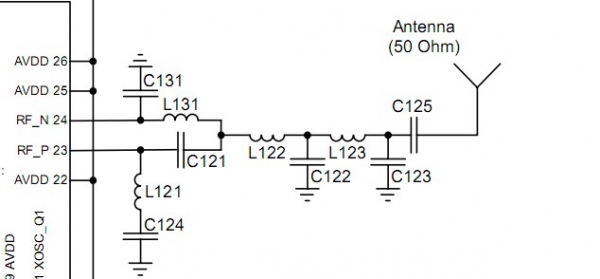

芯片输出阻抗是116+j*41,仿真芯片输出到天线这段电路,负载怎么添加
小编,你好!
这样的差分输出我还没仿真过。不过我以前都是手动来调的。好像这样子要更快。
多谢,我把板做好就调试
什么东东不理解
把源的阻抗设成116+j*41就是了
更正小编的说法:应该是芯片的最佳负载阻抗是116+j*41。
将源阻抗设置为116-j*41,设置差分端口,就可以仿真了。巴伦和匹配原件要考虑器件的分布参数,会更准确些。
恩,匹配看方向,楼上是对的
