大家进来看下这个电路

求助高手解释为什么补偿后输出电压能维持不变啊，输出电压与电压降有什么关系啊，最后一个曲线图上的γ什么意思啊

那个γ什么意思我也不清楚，至于为什么可以温度补偿可以这么理解。假设峰值为Vpp，两个二极管的导通压降均为Von（当然这为理想情况），这样图三的得到的Vo = Vpp-Von，这样Von随着温度的升高减小的时候，Vo要增大；图五得到的Vo = （Vpp-Von-Von）*（R3/(R2+R3)）+ Von，化简后为Vo = Vpp*R3/(R2+R3)+Von*（1-2*R3/(R2+R3)）;如果R2 = R3，可以把Von项去掉（系数为0），这样就消除了Von随温度变化的影响。不知道这样的解释您可不可以接受

如果方便，可以把您看的这本书的书名告诉一下，这样大家可以互相学习

如果方便，可以把您看的这本书的书名告诉一下，这样大家可以互相学习

檢波器吧！
利用二極體特性感應RF信號後檢測出電壓方便檢測
and 那個參數不是Y應該是gamma

没有书，我才进公司在学习一个电路搞不懂，这个是在网上搜索到的类似的电路，想通过搞懂这个来学习，这个电路已经搞懂了，谢谢你的帮助。

我还是没搞懂。我这个温补电路上没有那个R2. 二极管检波输出的电压到底是按照什么来算?检波二极管datasheet上随温度升高其输出电压是减小的，所以我还没明白其输出电压到底是怎么回事。

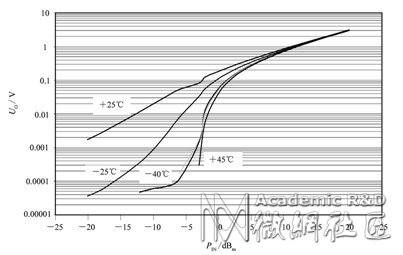

这个图是没有进行改进那个电路（图3）的曲线图。算出来输出电压应该是变大的啊，结果随温度升高和低都是变小啊

楼上的回答的不错，你的图和他的图单位不一样，lz的是db单位。

郁闷 我就是小编啊 都是来自于一个ppt的图都是dbm，横坐标都是输入功率啊。两个曲线图是一样的啊。郁闷，我好像还是没搞懂啊

回去查查资料，别总是一心指望别人给你解答，楼一，已经给你说得清楚了，细加思索就知道了
