关于ADS2008低噪声放大器电路设计的问题

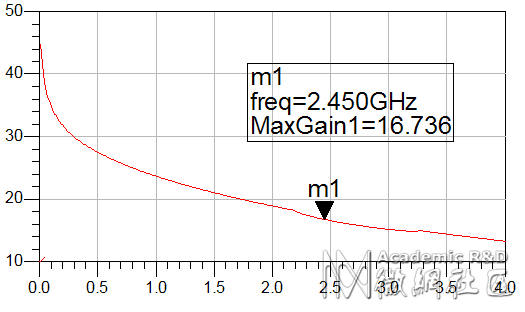

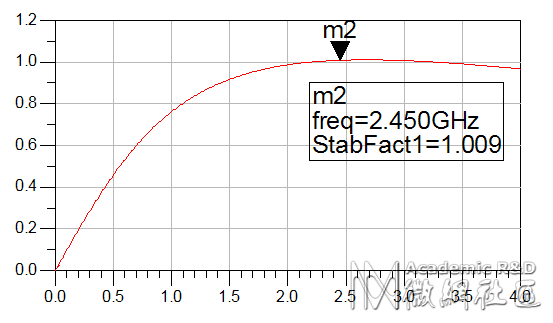

大家，刚开始学ADS，最近在学低噪声放大电路设计，自己按照书本上的例子把电路图画上去，和例题一模一样的，但是就是仿真不出来书里面给的仿真结果，书本里面的仿真结果是在2.45GHz的时候最大增益和稳定系数分别为16.682和1.028，而我仿真出来的结果是16.453和1.010，现在弄不明白为什么会这样，难道和元件的布局或者是连线有联系，或者是其他的问题呢.希望前辈们给一个详细点的解释，谢谢.还有就是我自己改变了一下参数，获得下面的仿真结果。不知道这个结果会怎么样，会比书本仿真的好吗，谢谢

我也在学，感觉书上的例子给的结果并不是最好的 ，另外有可能是你仿不出来的的例子，只要学会书中的思想就好。

有点误差很正常,你用的那本书

不会的，肯定是你的设置有问题， 里面的例子，我全仿真过，都没有问题的，你再找找问题吧，对你以后来讲，也是一种收获，有问题，就得想想为什么

不懂，帮顶

不懂，帮顶

回复 yanjiantao 的帖子
我用的是《ADS2008射频电路与仿真设计》

但是我感觉那参数好像是一样的.我论我怎么调都不行。对了，想问一下那个murata电容的ADS design kit是怎么添加了，好像一直添加不上去

回复 neuq 的帖子
细心点再找找，不会的，肯定是设置问题

细心点再找找，不会的，肯定是设置问题

你这结果只在工作频段是稳定的（余量也太小），带外不稳定(高低端都是），会发生自激。低噪放要保证全频带是稳定的。
murata电容的ADS design kit怎么添加，murata的网站有安装说明文件。

这么一点点误差，就不要关注了，不同的机器计算都可能会有不同。
