ADS中 S11的定义式是什么

用ADS一段时间了
发觉ADS计算的S11并不是网络的本征参数S11，而是与另一端的端接阻抗有关，类似的端口反射系数gama
求助高手 如何看ADS中s11的表达式

应该是从port1向外看的反射系数吧。

没太看明白问题，字面上的理解：
你把你的50欧姆网络接到75欧姆系统中，s11是否一样?

小编的问题没看明白

应该是term1吧。ads默认是50欧姆的吧。

这样说吧

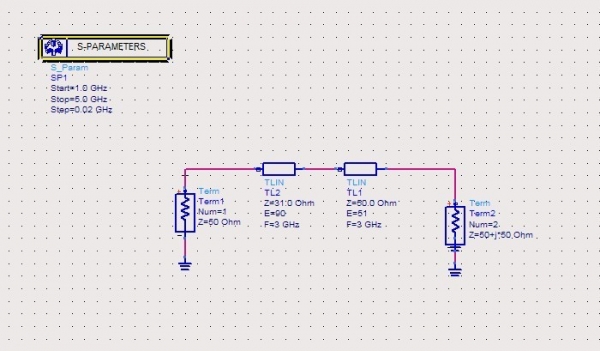

比如利用四分之一波长线做匹配 3GHz 负载阻抗是50+j*50 欧姆 源是50欧姆
经计算 先用50欧姆，电长度51°的传输线把 负载变换到实数阻抗上
此时阻抗Zin=50*(50+j*(50+j*50)*tan51)/((50+j*50)+j*50*tan51))=19.6 ohm
然后利用四分之一波长传输线 Z0'=(19.6*50)^0.5=31 ohm 做匹配
整个过程应该没问题，按微波技术基础上计算 驻波应该大致为1 反射系数为0

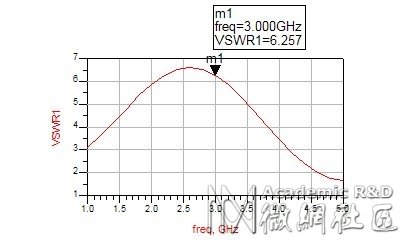

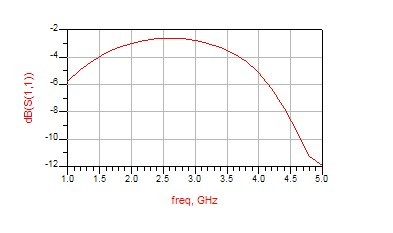

可是用ADS仿真 得出反射系数为-3dB 驻波6.2，求高手解释

你算错了吧。这样仿真应该是没啥问题的吧。

其实我每次做ADS的时候也没去多想
因为S11和VSWR1是基本差不多的 所以我感觉S11应该是和1端口处 电压最大值和电压最小值有关
还是建议小编看看ADS 的HELP文档 应该会有很大收获

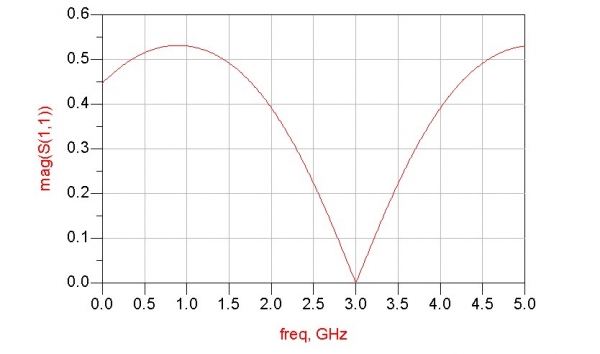

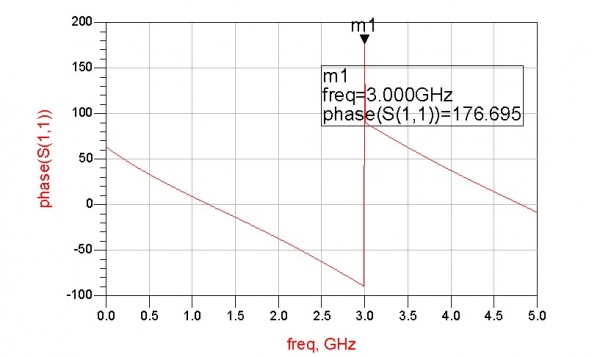

我仿真的。

回复 可怜歪歪 的帖子
非常感谢楼上各位的回答

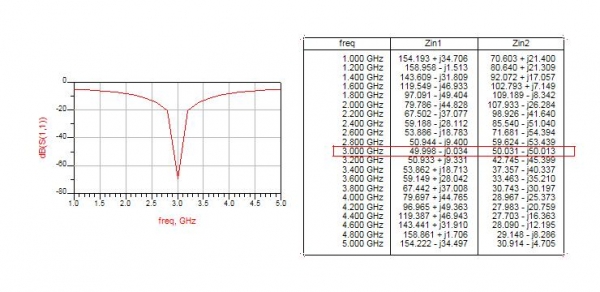

原理图仿真中插入看输入阻抗的控件可以看到该网络的输入输出阻抗

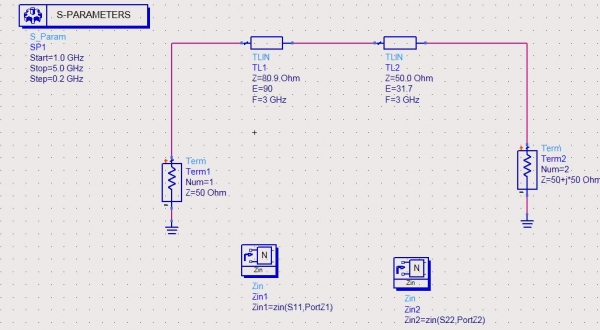

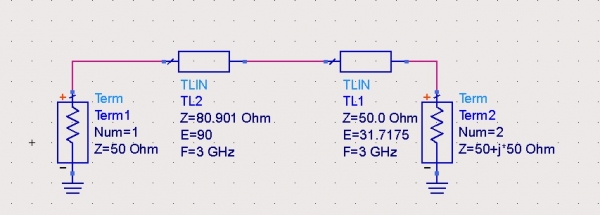

照您的匹配方式，2端口输出阻抗为50-j*50ohm 刚好是负载的共轭
于是引出我一直想问的，ADS中是否以共轭匹配作为无反射的条件?
在微波技术中我们学到的是共轭匹配是最大功率传输匹配，而相等的匹配才是无反射的，是否与ADS的仿真结果矛盾?

回复 nausicaa 的帖子
不矛盾，V+的定义也是以最大传输为定义的，最大传输时，V-为0，Vin即为V+。
例如源阻抗为Zs=a+jb，则V+=Vin=Vs*Zs*/(Zs+Zs*)，因此，共轭匹配既是最大传输，也是无反射匹配，明白否?只是平时假定源为实阻抗了吧。

回复 可怜歪歪 的帖子
那是否微波技术上的gama=(Zin-Z0)/(Zin+Z0)在Z0为复数阻抗时不可用?

回复 nausicaa 的帖子
那是暂态反射系数，而这时稳态反射系数。

回复 可怜歪歪 的帖子
噢，非常感谢你拉
这些平时书上都没有啊。郁闷 能推荐几本详细点的书么

回复 nausicaa 的帖子
我也不知道具体的书，还是概念不是很清楚吧。多看几遍，好好琢磨琢磨就是啦。
