LC滤波器带外抑制

05-08

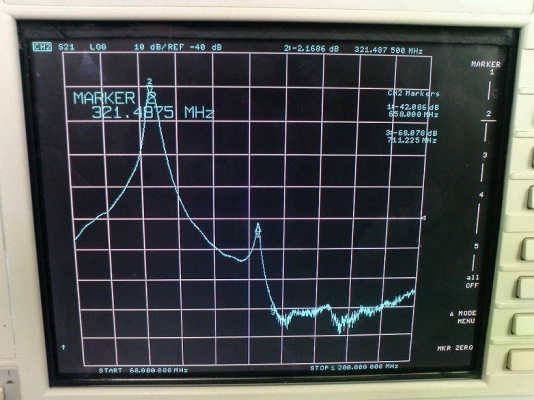

我做了一个LC滤波器,带外抑制要求在2f0处衰减到65dB,但是我测试出来的结果却是下图所示,怎么调试都不能把那个第二尖峰消除,从而达不到指标。请问各位有没有遇到这样的情况啊,怎么解决呢?


将电感可调。LC是需要调试的。有个谐振峰不在带内。你用手接触看那个电感或电容对那个峰影响大就调试哪个

使用的是几阶 滤波啊?:21de

我采用的下图结构,输入,输出部分的电感是采用变压器形式用于匹配,所以不好调电感,只能改变电容,但是我怎么变都没用呢.


仿真的结果很好,能达到75dB的.

我做过是调试电感呀  电容不变

我这只是一路,后续工作是需要调电容的来改变频率,电感两边的值是对称的,不好变啊,还有抽头。

哇 结果不错吗 你做的这个有多大

还差8dB左右:4de ,怎么也调不好了,请各位大侠帮忙出点主意啊。

我仿真的时候都会留20dB的余量,调试时发现会和仿真差15dB,所以你那个怕是比较难调了。不如再仿下,11个器件应该可以达到要求了。低端有要求吗?

低端没有要求,那么采用butterworth结构,两边器件是对称的,所以算下来没有11个器件。

看看,到底是什么原因呢

电容不能调,因为你的电容是变容二极管。
把电感换成手绕的漆包线,差损会明显减少(因为电感Q值变高),而且便于调试。当然保证对称电感扎数紧密程度差不多,而且使相邻两个电感彼此垂直。然后再看那个和这个尖峰有关。
这个拓扑结构是经典的VU频段跳频滤波器,这个问题应该是能解决的,加油

楼上这位真厉害,一眼就看出来我做的是什么了,谢谢你的建议,下周我再继续调试,希望有所改善。

这个电路我做过,现在系统的谐波指标都70以上了

我的65dB都还没调出来,呜呜。:4de 又调了一个星期了,还是不好,那个不见了插损又变大了不合格,而且带外还是只有62dB左右。

...

可否add low pass filter 啊?

学习了!1

做电调的吧,做电调的吧,做电调的吧,

學習了:23de :23de :23de

这个还要继续领会。
