腔体滤波器仿真问题
05-08

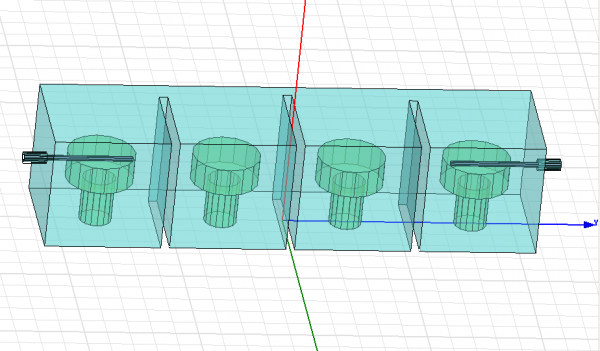

这是我再HFSS中建的一个滤波器模型,S11总是为1,驱动求解模式,同轴线端口设置为波端口。不知道为什么,是不是设置有问题。请教大师解答!先谢过了
按照这个模型,S11为1应该是正确的
想知道为什么啊?我就是不太明白呀。我这个是个滤波器模型,中间加的膜片进行耦合,输入输出用探针耦合。不知道那里错了,请您说清楚些,谢谢啦
在频率范围内,探针和谐振腔没有很好的耦合吧,试着改一下耦合结构。
不懂~
现在就在做 腔体滤波器,没有用过仿真软件,学习下小编,
这个是介质滤波器,怀疑你的耦合有问题
那是全反射了,你的端口设置有问题,积分线可设置好了?
