这种低通滤波器的电容是不是就是平行板电容啊？

是的！这个根据覆铜面积，板厚，板材介电常数，等有关！

藐视只有一节,应该不是平行偶合器

直接套用平行板电容计算公式可以么?

感觉做的比较粗糙哈

是5阶的，看样子应该不错。

如果电路板的背面是地板的话,那就是对地的电容,是低通结构.其电容量可以算,但算不准,还是以实验为好.但实验要有指导原则和趋势.如金属面的大小形状\介质的厚度\介电常数,严格地说与工作频率也有关.

回复 ilyzzb 的帖子
你好！两个铜皮做电容，我可以理解，但是上面的线圈时做什么用的。向你请教一下

怎么看出来是5阶的

是一个低通的5阶滤波电路。很少会有人用铜皮做电容的，这种低频，为何做这么大?直接用贴片电容下地就可以啊。个人猜测这样做可能是由于设计者需要通电压过去，而且电压可能比较高，在50V或更高，贴片陶瓷电容没办法做到那么高的耐压值。

回复 peterym 的帖子
谢谢管理员.

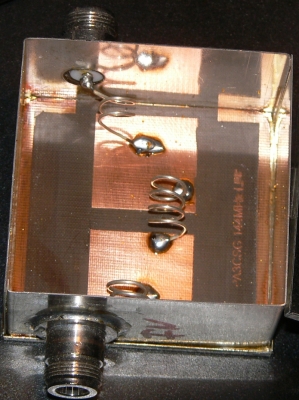

照片上是三个电感串联,二个电容并联,所以应该是阻带呈高阻的5阶低通.

这个低通滤波器可以承受几百瓦的功率容量应该没有问题，现在比较棘手的问题是铜皮尺寸怎么确定?电感焊接的位置是不是有什么讲究，基板下面应该是大面积铺地的，这个应该不算是微带线了吧?

频率不是很高很高的话,可以不认为是微带线(再说从照片看,接L的焊点位置也比较随意),因此可以认为是一种印刷化的电容(其实就是利用PCB板来构成电容).
电容的近似计算:忽略边缘效应.将介质板的厚度和介电常数,近似认为是平板电容器的间距,均匀充满介质,电容量是滤波器设计时得到的结果,然后求平板面积就可以了.但由于边缘效应肯定存在,所以,实际要做一定的实验来调整修改.当然与形状也有关系,弯角适当圆润一下,以减小电荷密度在此的高度集中.

研究研究先

大功率的低通滤波器，电容就用平板电容公式计算，但不是很精确，因为一般的公式都忽略边缘电容，可以用ansoft Q3D提取，比较准确。

谁有这种滤波器的完整的设计步骤啊?还有，这种方法能够设计的最高的截止频率可以达到多少?

受益了,好东西啊,不过理解不清楚
