关于接收机中LNA的问题求助

我做的接收机中，在460M的RF信号输入LNA（gain=20db，NF=0.6）之前，测试一下功率为-37dbm，50M的带宽内无旁瓣出现；但是我测试LNA的输出后，得到LNA中心频率为460M的输出功率只为-25dbm，而且460M两旁出现了明显旁瓣，功率在-30dbm左右。
请问一下，这个接收机最可能的问题出现在哪里?多谢了。
（注，我测试的时，LNA之后除了耦合电容之外没有其他电路）
LNA是RFMD公司的SPF-5043Z。电路时按照数据手册上的做的，另外我的电源是用线性电源+LDO做的，纹波在9mv左右

能不能说一下你具体的测试步骤和条件，还有这个旁瓣是什么意思啊！能不能附上图啊！

从楼上描述来看，你做的LNA至少有两级放大，建议楼上检查一下前级放大管的匹配情况，P1dB点是否达到标称值，曲线是否正常。

回复 2# huangfeihong88

旁瓣，应该就是散杂把，就是出了460M的频率外，还有490M,430M等等好多频率出现，功率为-30dbm左右，也可以说是在频谱仪上看，出现了很多大幅度的竖条，这种现象是不是就是自激了?过一段时间后，这些频率消失了只剩下主瓣460M，且输出功率为-37dbm左右，也就是LNA无增益了，我测量LNA输入脚已经与地连通了，也就是被击穿了。
对了电路图我传不了附件上来哦，提示需要安装PDF阅读器9.0以上，郁闷我的PDF阅读器已经是9.2了还是不行。
我描述一下我的电路，就是：天线---》带通滤波器---》LNA,LNA之后的电路还没有焊接
另外由于带通滤波器我还没有买到我就没有，我就直接用一个100P电容连通传输线来测量的，虽然我没有带通滤波器（滤掉其它频率的成分），但是也不至于烧坏我的LNA吧，请帮我分析一下?

回复 3# freeworld

我的LNA前级是带通滤波器，不过由于没有买回来，我就直接用一个100P的电容连通。

抓个图上来啊！再说一下你具体的测试步骤和条件

是不是由于我没有上带通滤波器的原因哦，才会将我的LNA烧坏了?
另外请教一下，我看有很多接收机LNA前和LNA后都加了带通滤波器；有的只在LNA后加；有的只在LNA前加。我个人的理解是在LNA前加时为了更好保护LNA，但是联级噪声系数高一些，接受灵敏度低一些；LNA后加时，LNA没有得到滤波器保护，但是联级噪声系数低一些，接受灵敏度高一些，不知道这样理解对不?

可以这么理解，但是在LNA前后加，都是为了实现抑制带外信号的干扰，滤波器的在常温情况下就是他的噪声，根据噪声级联公式计算滤波器在前面加噪声会高一点，灵敏度自然就低了。滤波器在LNA后系统级联噪声相对它在前要小，灵敏度就会高一点。

回复 6# huangfeihong88

抓不了图啊，在我回复的时候，点击高级，里面有个附件选项，点击需要安装PDF阅读器9.0以上，明明我的就是PDF9.2，怎么还需要啊?急死人了

升级一下这个插件啊！从网上能找到啊！

如果你各级指标做到了，加上滤波器，我想应该可以解决改善的

回复 6# huangfeihong88

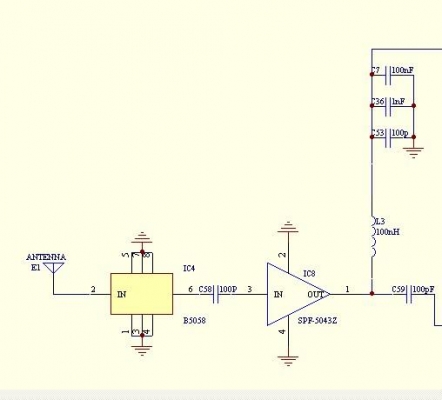

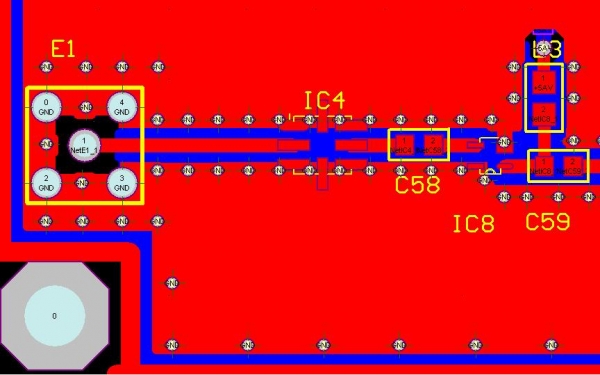

电路图和PCB图如上图所示，我是直接用频谱仪测量C58焊盘1处和C59焊盘2处的功率的，IC4是滤波器，IC8是LNA；测量的条件：我的发射板发射的功率是3dbm，通过天线后在接收板测得的功率为-37dbm，另外接收天线的驻波比VSWR为1.5左右

另外，IC4是用了一个100p的电容直接连通的

也可以说是在频谱仪上看，出现了很多大幅度的竖条,这种情况就是自激，我看你天线的是SMA接头，你可以按datasheet给出的原件值焊接好以后，输入端处于开路状态，LNA端接上频谱仪，看看有没有很多竖条（频谱仪设置到最大范围），然后输入端接上50OHM负载，再看是否有竖条，这两种情况如果有一个有有竖条，那就是自激，你就要调试电路了，直到两种情况下都不自激，用矢网测试一下！对了我看你供电端没有datasheet上的去耦电容啊！要加上，我看你用过孔，最好在top这一层加上去耦电容啊！你加的是几伏的电源啊！相应的电流和DATASHEET上出入不大吧！

回复 14# huangfeihong88

首先感谢huangfeihong88 兄.
1、我的电路板底层放的去耦电容100n，10n和100P都在底层，这个是设计的错误，最好应该都放在顶层（下次做板改过来），周一我在顶层加一个100P去耦电容再按你给我的步骤调试；
2、我加的是5V电压，这个电压在整个过程中都是5V没有变化，对于电流有多大我没有测试，周一去测试一下；另外，huangfeihong88 兄，LNA的数据手册上提到工作电压为3V~5V，我选择的是5V，请问一下，是不是工作电压低一点会更有利于LNA器件的保护?
3、对了，还有一个现象，就是我LNA输入端到地阻值在整过过程中一直在变低，也就是上电，然后断电输入端电阻值减低一点，然后再上电，再断电，阻值又降低一点，直到阻值只有10欧左右，是不是如果LNA正常工作，输入端和输出端的阻值基本不会变的?
4、在断开输入端的自激测试过程中，输出端要不要加上一个50欧的电阻负载呢?
再次感谢huangfeihong88 兄.

第二个问题，电压高一点对于1dB压缩点和IIP要高，这样比较好，但还是根据你系统电源而定了，
第三个问题，你采用万用边量的吧！RF频段万用表量不准的，你量这个没有什么意义的，就是看看有没有自激了。
第四个问题，输入端开路（期间就是SMA接头什么也不接）或者输入端接50OHM，在这两种情况下，LNA输出端直接接到频谱仪上就行。

回复 16# huangfeihong88

好的，多谢 huangfeihong88 兄。今天休息一下，周一我按照你给的步骤测试，如果再遇到什么问题再向你请教

關注事態進展,喜歡這種技術討論~

回复 16# huangfeihong88

今天按照你的测试步骤测试了一下，测试的结果为：
1、开路输入和在输入上接入50负载，测量输出有频谱仪上有不少竖条，功率为小于-80dbm，我直接测量地也是有小于-80dbm的竖条，这就是噪底吧?我的噪底是不是有点大哦?如果这个噪底还大，那就是我的地线连接有问题了吧（我只能确定地线是从公司的墙里面引出来的）?当然我的LNA还是没有增益；
2、另外，我把LNA直接去掉用100p的电容连接输入输出，LNA后面一级的功率放大器能够正常工作，功率放大器一切指标都正常，请问这怎么解释我前面的LNA没有增益呢?（这两个放大器都是同一个+5电源供电），我现在有一个想法，会不会是我的LNA（采购买的）买来就是坏的（现在市场上的芯片从旧板子上拆下来的不少，而LNA后面一级的功率放大器是我直接申请的样品可以保证是正品，所以能正常工作）?

当然，我也有一个想法就是不用LNA直接用后面一级的功率放大器了，不过这个功率放大器噪声系数高（NF=9~14），整个系统的性能就下降了不少

有电流吗?要是有，而且不稳，那就是自激的现象，不知道你用矢网测试时什么现象啊！我看了你的板子，这个现象跟地线没关系的，你做好做一块这个LNA的测试版，然后找一级代理商申请点样品啊！

增益低有几种可能，第一，ＶＳＷＲ差，功率发射严重。第二，ＲＦＣ不够，使得ＢＩＡＳ有功率泄露，而且还容易造成反馈型自激。第三，器件本身有问题。天线进来之后就是一个ＦＩＬＴＥＲ，要知道滤波器的带外都是反射型的，ＶＳＷＲ都差，容易造成自激现象，你把ＦＩＬＴＥＲ去掉之后再试试。第二，看一下你的偏置滤波电容后是否有ＲＦ信号出来，理想情况下，应该只有很小的一个ＲＦ泄露信号。如果有一个大信号，那么可以通过换电感和高频推欧电容来实现。第三，就是换ＬＮＡ再试试。

多谢楼上的两位，我会去试试，有结果告知

回复 21# huangfeihong88

昨天刚向RFMD的一级代理商要了几个样品LNA，电压正常5V，电流正常：35mA；增益不正常为30db（手册上的是21.6db）；
然后按你的测试步骤做了一下测试：
1、开路，LNA输出无竖条出现；正常
2、SMA接上电缆（电缆上不接天线），LNA输出无竖条出现；正常
3、接上天线，LNA输出无竖条出现；异常
我的天线是螺旋天线，是请一个天线厂家做的，他给我天线的时候测试过在驻波比：在我的中心频率460M的时候驻波比为1.7，在300M的时候在驻波比为：11；那就是说我们接上天线的时候相当于0M电磁波，驻波比就应该为很大，所以导致LNA自激并且输出竖条波形，我这样理解对吗?

回复 22# syncharm

多谢，我试试看

这种帖子最能提高水平，希望微网火起来！
