微带线仿真结果中的端口阻抗是否就是特性阻抗

请问各位高手：
微带线仿真结果中的端口阻抗是否就是特性阻抗?

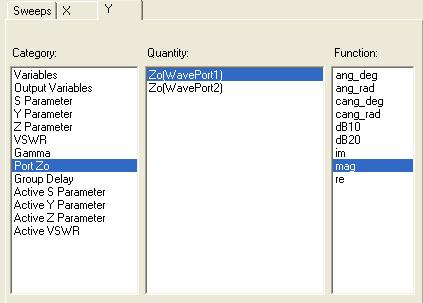

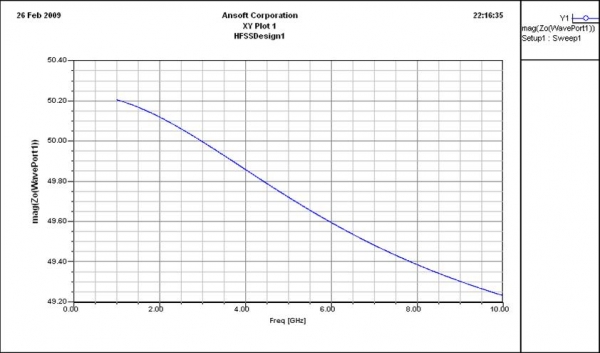

如果是的话，特性阻抗应该随着频率增加而增加，但我仿的一段50欧的微带线却
随着频率的增加而减少，是怎么回事?如果不是的话，应该怎样查看特性阻抗?
请高手指点！

不是的，专门又个微带线的计算软件，算一下

微带线阻抗计算小软件差不多都是用经验公式编写的，我想通过仿真得到特性阻抗，然后再和经验公式的结果比较，不知道hfss有没有查看特性阻抗的方法?

我最近也在做类似的事情，和你仿真遇到的情况也一样。
我认为随着频率的变化，阻抗的变化是肯定的，那些小软件（如TXLine和ADS的Line Cal）无法仿真到随频率的变化。
我们希望微带线阻抗为50欧姆的目的是阻抗匹配后，信号能够没有损失的传递过去，这样的话监控仿真的4个S参数和微带线的相位变化，如果能够满足传输时损耗很小，哪怕微带线的端口阻抗不一直是50欧姆，这种设计就是可以应用的。
我也还没有完全明白端口阻抗和特性阻抗的换算关系，定义上不一样，我去问问同事

你不觉得他们在50ohm之间变化才+-0.5不到吗?
这个变化很小了
个人认为应该是没有问题的

就是特性阻抗，误差这么小没得问题

是这样的吗?我也想知道在HFSS中特性阻抗怎么看呢。

阻抗随频率变小，这是一个跟理论矛盾的问题。
小编找到新发现了哈，我也觉得这是一个很奇怪的现象！

用waveport激励可以看出来，用lumpport是不行的。

端口阻抗就是特性阻抗吧 传输线确定了，特性阻抗怎么会变化呢 不理解啊

个人感觉这里的端口阻抗应该是输入阻抗，不是特征阻抗，由于这段微带线没有负载，所以端口阻抗等于特征阻抗了，但是应该随着频率升高，特征阻抗增加才对啊，为什么回降低呢?

也不太明白，请高手指教！

:27bb :27bb

我想问问有那本书上很清楚的说明频率与特征阻抗的关系吗?

我想知道特性阻抗随时间的变化而不是随频率的变化，或者说一段导线各截面的特性阻抗与其位置的关系。

各位先读懂HFSS对waveport 端口阻抗计算的原理再讨论吧。
HFSS中选择solve port only,计算的是端口2D截面的特征阻抗。
