关于PA的初始仿真问题?
05-08

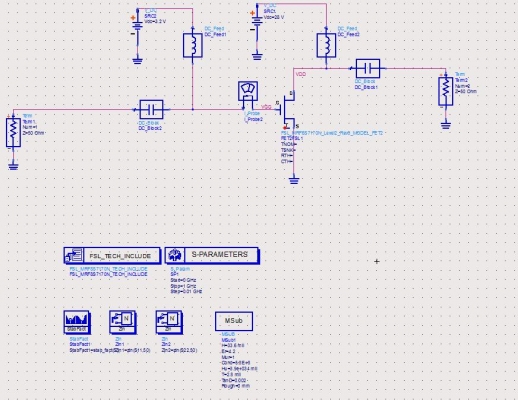

拿到一个管子,我想首先测试方针它的输入输出稳定圆和K值曲线,然后才能采取稳定措施问题一:请问我下面的电路对吗?

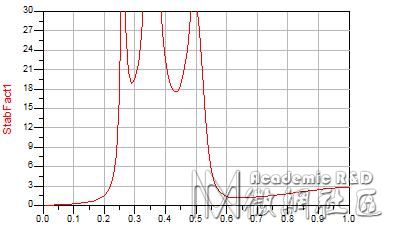

防震出来的K曲线是:
在低频段我采用串联电阻稳定,效果不太好,K值曲线依然不能高高的向上扬,工作频点在728--768,这个频带的右侧也不是高高的向上扬,
在不使用大量电感的情况下,只使用微带和电容,和少量电阻配合,稳定的方法是什么样的?
在图中DC BLOCK处,如果替换实际的元器件,应当在工作频带阻抗达到多少欧合适?10欧以下?RF choke 中的电感在工作频带阻抗达到多少才能起到高频扼流的作用?1K欧行吗?
问题二:假如我将整个0-fmax频段全部稳定后,我再依次的替换DC FEED,使得偏置网络全部由实际的原件构成,这样的思路对吗?

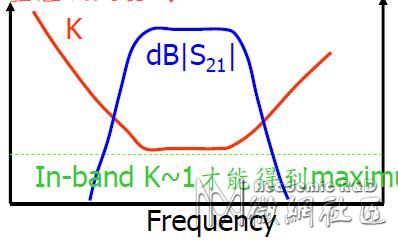

问题三:当我的K值曲线在工作频带两端都上翘达到U形状后,即:
在工作频带内如果不平,应该加装什么元器件?
问题四:能不能将稳定网络和匹配网络分开设计,使得整个设计过程比较清晰?
