CST中双绞线的激励信号（端口）怎么设？

我在ＣＳＴ　ｍｉｃｒｏｗａｖｅ　ｓｔｕｄｉｏ中画了一对双绞线模型，现在需要计算它的Ｓ参数，但是不知道怎么加激励信号，用哪种端口，请指点！谢谢。
截面如图所示，红色为导体。黄色为绝缘体，两个黄色实芯的为填充物。外边红色的为屏蔽层。
现在设置的是10inch，想仿出它在60M以及以下的s参数，其他的性能参数都不是很需要，他的特性阻抗应该是77Ω左右，损耗不超过0.05db/m。
这个长度是为了减小仿真时间设置的，实际要仿真的长度在68.95inch。

看看cst帮助文档关于multiport的定义和设置，或者下载本站翻译过来的端口设置的中文教程

我设置过multipin waveguide port ，但是计算的时候，总是报错，说计算一个矩阵的时候错误

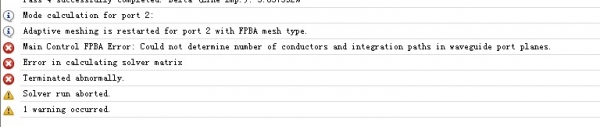

应该是端口设置的问题！报错提示截图上来看看

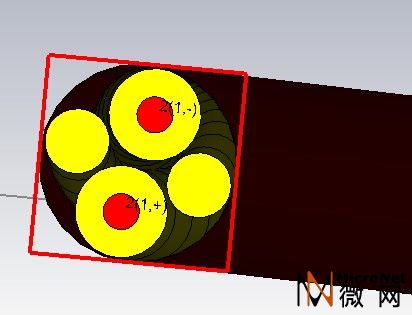

模型端口设置如图所示，该模型设置了两个端口，端口1的仿真没有报错，到仿真端口2是就开始报错，其中每根导线两端同时为正，或同时为负。

请大家帮帮忙啊

我都追到这里了……，有收获了记得告诉一声啊！你的这个例子对我还是很有参考意义的！
平时很少会上微网，所以烦劳去那边通知一声……

对于这样的问题，强烈建议你用CST的电缆工作室（CS）来解，那个会非常方便。
这样在微波工作室中来做，非常辛苦。现在的端口问题，很可能是端口处的网格所致，不是矩阵问题。

小编的问题是不知道在CS里面怎么设置Twisted Pair的屏蔽层（Shielded Screen）。楼上知道怎么做么?

可否把你的模型发一下，大家一起研究下

可能是结构太复杂，重新画了一次，就不报这个错了，但是网格设置又有很多问题，不是太多机子跑不动，就是first3问题。所以放弃这个模型了，进行了简化。
