请教CST高手？

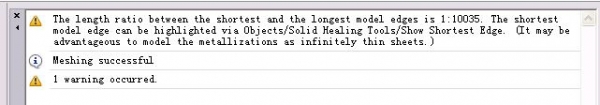

错误提示

模型建立的有问题吧

检查下模型是否有问题

模型对应坐标处尺寸过小，无法准确剖分（已经小于设置的最小电尺度）
解决方法：1.扩大相应位置金属尺寸（建议）
2.减小网格尺寸（牺牲大量内存&时间换取未必重要的精度，除非确认该处将有较大功率流动，否则不建议该法）

错误提示表明，你的结构中有非常微小的尖角结构，导致剖分网格出问题，检查下结构是否存在这部分问题，修正下，在试试看

一个频点怎么会有两个方向图呢?

回复 wavedyd 的帖子

是不是两个端口激励。

00d44 的建议是正解，我早上检查已发现错误之处了，不过还是非常感谢大家的热心帮助！

o，对了，还有一个问题没解决，就是为什么计算一个频点而结果会出来两个不同的远场方向图（我做的是两个波导口同相激励，仿真一个圆极化天线），网上有人说原因是由于计算的是由于计算的是圆极化天线，所以两个结果，一个左旋，一个右旋，我以前没做过CST仿真圆极化天线，恳请大家解惑..

是两个波导端口同相激励，计算圆极化方向图，有人说结果是一个左旋，一个右旋，不知道说的对不对?我以前没做过CST仿真圆极化天线，恳请帮助

回复 mousedance 的帖子

两个端口激励，不作任何其他设置，自然是两个远场方向图。因为默认的是分别激励的啊。
