新人求教 关于IE3D画图的步骤

微带天线导带宽Wf=5 mm，由于导带延伸端距斜缝中心的长度为Ls=21.8 mm，所以把导带的长度设置为 的两倍，即43.6mm。 最后的图是：

请教详细步骤

这是应该画成的图

第2张图是其地面层 求教 另外当画好后 其三维图像 如何调试出来?

看不见你画的图，请再次上传
Shift+3 看3D图

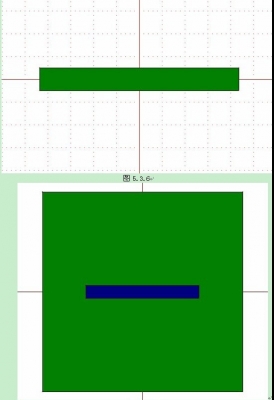

如果两幅图中上面的那个是你的的话，应该是没画好那块绿色的地板
Ie3d初始默认在Z=0处有一个无限大的地板，在介质设置里面把这个地板的电导改为零，使他变为空气，这样你整个结构就是一个空气，然后随便找一个z值画上你的那块绿色的金属就好了，然后再相对的画蓝色的部分，may it help you
