为什么偶极子天线与微带巴伦相连后,收不到信号?
05-08
为什么偶极子天线与微带巴伦相连后,收不到信号?
我把巴伦的另一端(左端)设一波导端口(端口3),天线的右端很远处有一根漏缆(其中一端设为波导端口1),天线接收漏缆漏泄的信号(加巴伦是考虑到天线和漏缆阻抗不匹配且端口不平衡),为什么S31是一条直线,没有变化,且数值很大?谢谢

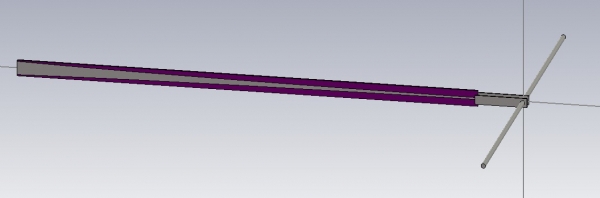

图如下
我把巴伦的另一端(左端)设一波导端口(端口3),天线的右端很远处有一根漏缆(其中一端设为波导端口1),天线接收漏缆漏泄的信号(加巴伦是考虑到天线和漏缆阻抗不匹配且端口不平衡),为什么S31是一条直线,没有变化,且数值很大?谢谢
图如下
确定连接方式没问题?
回复 2# mwtee
我也不晓得,就是一搬的连起来了,对不对?
设置个电场监视器,看看你这到底有没有场。
巴伦的粗细为什么看起来是渐渐变化的?有什么特殊作用吗?
