如何在hfss10中观测波导缝隙的口径场分布?
05-08
最近在设计波导缝隙的时候,遇到要调节各个缝隙的口径场相位信息,但是不知道在HFSS10中如何测量缝隙口径场?
下面是模型和论文中得到的结果:
口径场分布图中横坐标为缝隙横向一端至另一端的位置,缝隙中心为电场最大值,纵坐标为电场幅度相位。
我自己设想在缝隙面上设一端口,但是这样就得不到电场和位置的信息。
期待大侠指点一二:25bb

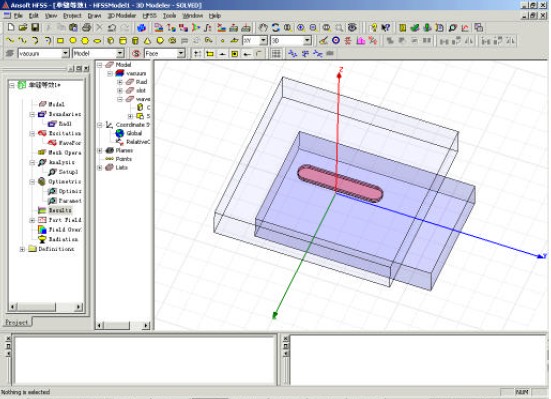

单缝模型图

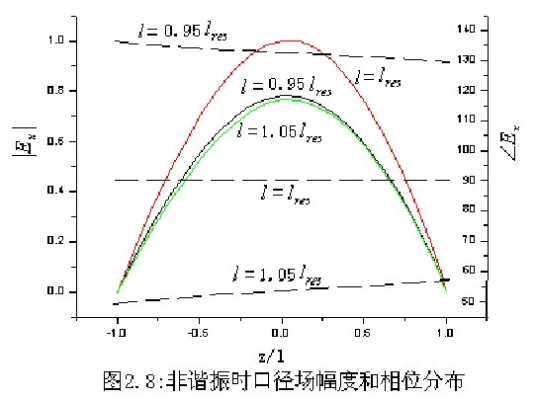

口径场分布图
可以和我联系,277413858
同感,没人可以回答吗?
:25bb :25bb
:25bb
先对你感兴趣的位置画一条路径,然后用HFSS自带的FieldCalculator把这条路径上的场信息(极化,幅值,相位)提取出来,后处理时以路径上点的位置为横坐标,场信息为纵坐标就得到你想要的图了。
那个场计算器是个好东西,可惜很多年没用都生疏了。
:25bb 看看计算器到底该怎么用?
场计算器阵没用过,下次看看
问一下四楼,要是想知道N个缝隙的电流幅度和相位呢?
那就是画N个线
