关于使用S参数建模的问题

05-08

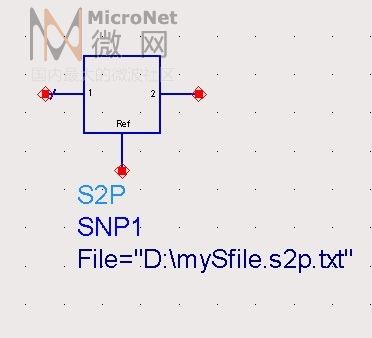

我利用小信号S参数建立了如图所示

的模型，但仅仅是个3端口的长方形，用什么方法能把这种小信号的S2P文件添加到像MOS管符号的这样的图形中?

你是说封装起来吧

回复 2# zhaoooooo

就是怎么把那个方框改成一个N沟道增强型的MOS管的图标，总觉得把一个方框放在电路里不怎么好看

哦。
应该可以得，论坛里有视频叫利用library builder建立可以tuning、sweep、optimize的S參數元件庫
他好像是把晶体管封成电阻型式。
你找这个视频看看，应该对你有帮助得
