仿真出现warning,如何解除?

05-08
Maximum number of pulse widths simulated, solver stopped.
Please note that the steady state energy criterion has not been
satisfied
1 warning occurred
仿真出现以上警告,如何处理?
我仿 微带线,第一次仿真正常,把微带线加长后就出现warn了。
这个warning是否对结果有影响?如何解除?

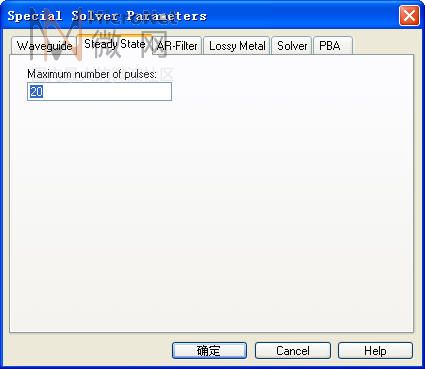

在T求解器的Special里


里面把这个数变大试试,也许就没了,又或者,你加密一下网格试试~

想知道有没有影响,到1D results/energy里看看那曲线下降到-30dB没

网格数太多了

网格更改: Edit---fit worling plane
应该可以解决网格问题
有的时候尺寸过长也不能完成仿真,调节其他的参数
其他的参数应该页影响 微带线的长度

也遇到了同样的警告,学习学习

学习ing...

cst仿真结束有2种情况:(1)仿真能量收敛到一定程度,默认是-30dB,如果在1D的结果中Energy项中看到那条红线降低到-30dB,则仿真结果具有一定的可信度。如果没有到-30dB,则说明有些问题。而我们可以再solve项目中时域肌酸设置中的accuracy中修改-30dB至任意所需数值,但一般不用修改。
(2)仿真到了一定时间,即cst不能无休止的算下去,它有个默认时间,如果在此时间内能量不收敛,则仿真也结束,但结果不一定精确。小编遇到的就是此类情况,我们只需在solve项的special 项目中-----steady state ---maxium number of pulse 中修改默认值至稍大的数值即可,如改为500,1000等,相当于延长cst的计算时间。
小编可以按我的方法试试,应该就没有什么问题了。
