HFSS高手帮忙解决下问题

在裂缝线源的一段加负载，怎么画负载。 整个阵列要加很多负载，所以想问高手，HFSS中如何添加波导负载

:25bb

就是线源的一端口加匹配负载啊。有啥不懂

如何画波导负载?

帮顶，自然有高手帮忙

用PML，晕怎么还有字数限制。

是把端口的面选中，设置为PML?

是的的的的的的的的的的的的的

在放置吸收负载的地方画个模型，设置成介质，设定一下介电常数等参数就可以了。

直接设成waveport就得了啊
要做负载的话可以自己画个斜劈，吧材料设好优化使驻波下来后再放到你的模型里，不过麻烦。

以上三种皆可。在负载电性能已知的情况下，采用牛兄的建议与真实情况最吻合。

如果介电常数等参数不知道的话，用HFSS优化一下，其实就是一端波导信号进去，另外一端全部吸收，就是驻波为1.

再次顶贴，我也遇到设置波导吸收负载的问题，设置为PML我是知道的，我的吸收体是T型的羰基铁，我是应该设置面还是设置整个T型体啊?我先设置了一个面，如图可是图形检查不对啊?

高手还知道怎么回事啊?有知道的能不能详细的说点设置步骤啊?
:24bb

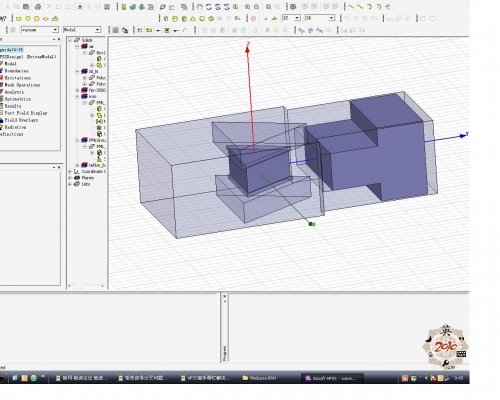

这是完整的模型，有做波导的高手来教一下，本人正在学习中，这是一个波导隔离器，也不知道这样画对不对啊@！
征求高手啊！

不懂，跟着你们学哈

:46bb:46bb

不过为了你的模型降低计算量，还是建议你用waveport来代替，效果差不多。

回复 9# 八吨牛

请问，设置匹配负载能够采用 PML设置吗?此设置必须为三维物体吗?也看到了，有人说可以采用设置成端口的方式。可是一旦设置成端口，就有激励注入。我不想激励啊。希望牛牛给予指教。
