steady state的问题

05-08

maximum number of pulse widths simulated, solver stopped.
please note that the steady state energy criterion has not been satisfied.
有时候会出现这个警告是为什么呢?number of frequency samples要改?还是steady state里面的最大脉冲数或者能量平衡限制因子要改?照理来说这些东西一般是不要动的啊,模型和端口设置是没有问题啊,边界条件也没问题,网格应该不用加密吧,难道仿真频率过宽?好象又不是
一般出现这个问题怎么解决的啊?嘿嘿:18de

又出现这种问题了,再把帖子提上来问问,这次端口模型真没问题,仿也是能出结果,就是有这个警告,仿真速度特别慢,本来仿单元的时候五到十分钟就能仿完,现在才组了个二元阵,一个多小时才行,最后一个countdown倒数好慢……
那个脉冲数改成30还是一样,仿真速度太慢了,很难调参数……

搭车同问:9de

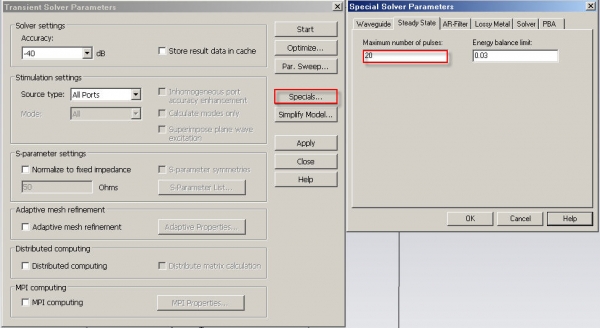

最大脉冲数改大, 计算时间是按激励脉冲的N倍来取的,如果强谐振的话,系统响应时间长,能量衰减慢,需要增加计算时间来达到你所设定的计算精度……

[quote]最大脉冲数改大
请问这是什么意思?将仿真的最高频率增大?

唉……顶起来再问问

问题又出现了,没解决呢

回复 7# 菠萝油
要不把模型附上,这样可能的原因不好讲啊……

我感觉也应该是增加脉冲数,小编可以仿真的时候看看1D result\energy有没有到-30或者-40,还有这个的降低速度是不是很慢

把pulse数目增多
