如何查看那个介质腔内的电场分布

我先大致说一下，我要仿真的结构：
首先，是一块大的基底；

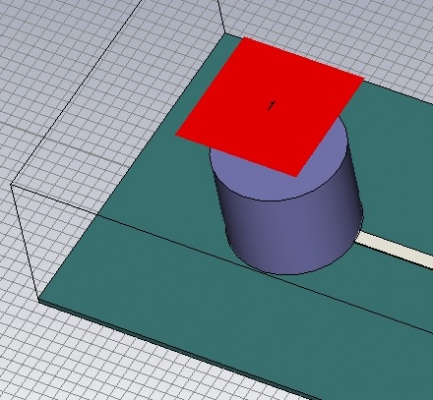

其次，基底上有一个圆柱形介质谐振腔（作为介质天线），和一段微带线（金属的），谐振腔和微带线耦合；
最后，谐振腔正上方一定距离外有一个发射源。
我想达到的仿真结果（资料上是分别查看两个结果的，不知道是怎么弄的?）：
1、在发射源激励下，介质谐振腔内的电场分布；
2、在发射源激励下，微带线内的电场分布（应该近似驻波分布）。
目前的问题：
我选择E-Field监视器，进行仿真，得到的是整个空间的场分布（包括介质腔外的真空空间，资料上是分别得到介质谐振腔和微带线内的分布），而介质谐振腔内电场分布效果很差，微带线几乎没变化（资料上是近似驻波分布）。
需要的帮助：
如何实现 分别得到介质谐振腔和微带线内的电场分布?
请说明具体步骤，万分感谢

3D结果里看不到吗

而介质谐振腔内电场分布效果很差，微带线几乎没变化（资料上是近似驻波分布）
个人分析可能是计算整个空间，不够细致造成的。
猜想，分别计算谐振腔和微带线，减小计算量，提高精度，不过不知道怎么弄?

谐振腔内加一个空气块，大小么就跟腔内控件一样，然后看结果的时候子安点一下空气块的component，再在2D/3D result的电场分布图那里点右键有个3D 显示到2D指定区域内，这样就可以只看那个空气快的分布了，注意最好看切面，看箭头实在是没啥好玩的。
