镀三元合金技术,Tri-Alloy (CuSnZn)
05-08
镀三元合金技术”是指由高导电性的银做基底,覆盖“三元合金”薄层的双层电镀技术,其中“三元合金”指铜锡锌的合金,铜占55%, 锡占25-30%,锌占15-20%, “三元合金”外观与不锈钢相似。其电阻系数为1.7μΩcm (RF-10 GHz),导电率为59(106S/m) (RF-10 GHz), 接触电阻小于10mΩ at 100 cN,在些微活性焊剂的帮助下呈可焊性。
“镀三元合金技术”为适应高频连接、在宽频范围内最大传导率的要求而产生,另外,“镀三元合金技术”能使射频器件在经受工业气体、汗渍等的腐蚀或刮擦后,保持良好的外观,而无保护的银镀层即使在通常环境下也会迅速氧化。

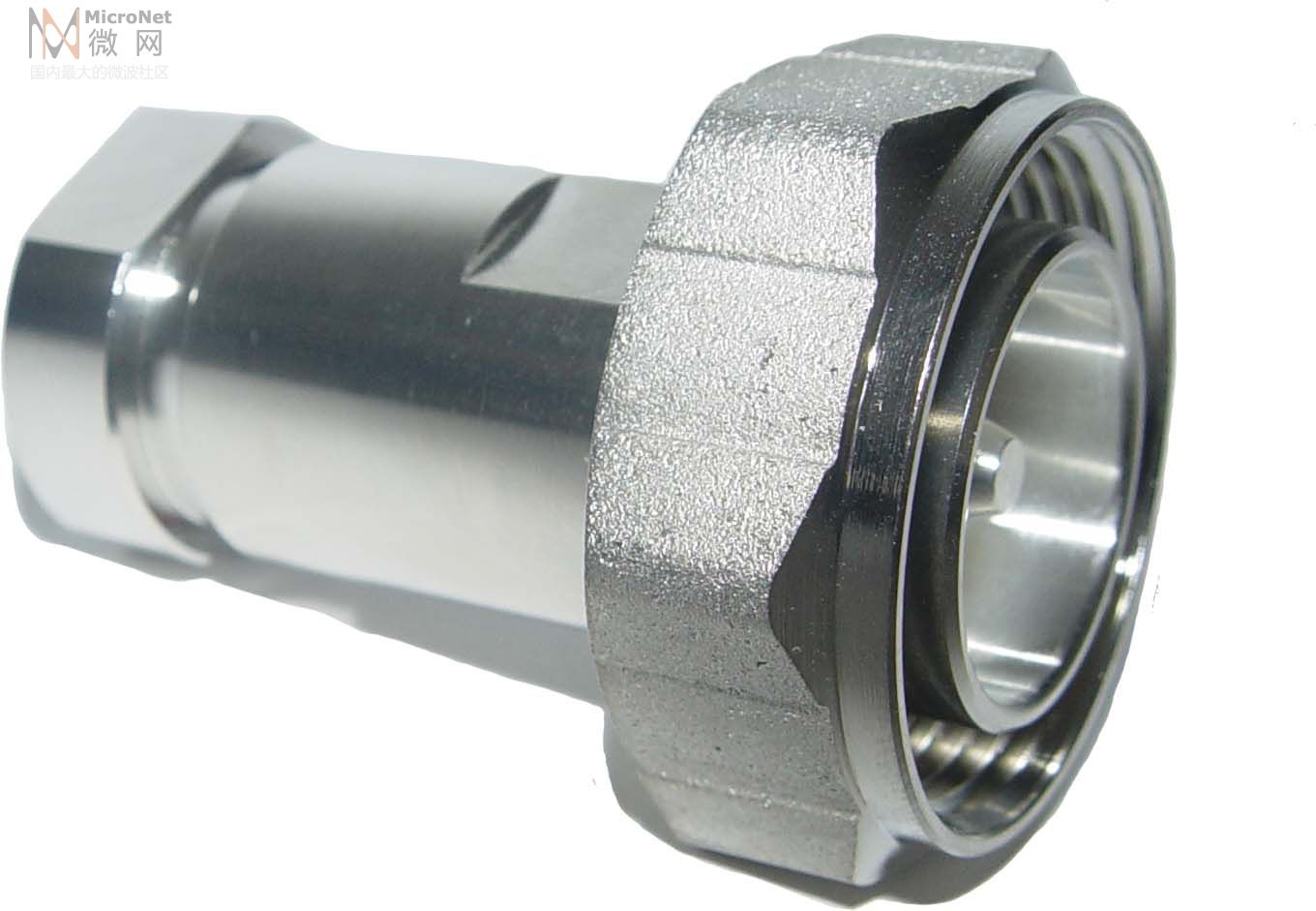

“镀三元合金技术”已广泛应用于同轴连接器、滤波器、波导和微波器件及其他射频器件。“镀三元合金技术”结合了银优良的电导性及“三元合金”的耐腐蚀性,而三元合金的薄镀层在10GHz的范围内,不影响银优良电导性的表现。
交调产物产生自不规则的传输通道,诸如金属材料的不同、氧化膜、界面阶层,“镀三元合金技术”不含磁性元素,因此,与镍镀层相比,在对交调的影响特性方面,其表现呈中性。
“镀三元合金技术”防止表面氧化及生膜,使用中不会失去表面光泽。镀三元合金表面防止刮擦、对磕碰不敏感的特性,也防止了镀银的冷焊及非良好配合组装引起的损坏。与镀银相比,在器件组装方面“镀三元合金技术”尤其降低了由擦碰引起的损失。
