CST中双负材料的仿真问题

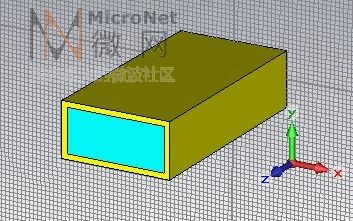

用CST2009仿真的时候 将附件图中的黄色部分设置为铜，将蓝色部分设置为-2、-3的双负材料
或者将黄色部分设置为-2、-3的双负材料 将蓝色部分设置为真空
然后在8.20GHz~12.40GHz的频率范围内对波导进行仿真
双负材料的值在new material中自己任意设置，目前尝试了若干组负值的双负材料 但是均无法得到1D2D3D结果 请问该对其如何设置才能得到结果呢 谢谢
问题提的有点笼统 不好意思哈 小弟水平确实有限 请多多指教
这个是在X波段下在频率8.20GHz～12.40GHz范围内仿真截止频率为6.557GHz的TE10的矩形波导，内部尺寸是2.286×1.016（CM）外部尺寸是2.540×1.270（CM）（国外电子与通信教材系列 微波工程第三版 第589页）
这个是第一步 观察输出波形、场结构以及贝塔值和VP值 S11 S21
然后第二步就是将内部的真空换成双负材料外部是铜
第三步是将外部的铜换为双负材料 内部是真空
然后分别观察观察输出波形、场结构以及贝塔值和VP值 S11 S21
但是我就是无法仿真出第二步和第三步的结果
请问该如何做?我的这种直接设置双负材料的方法哪里出了问题?
谢谢

波导材料的设定

双负材料没有这么宽的频带吧

这个是在X波段下在频率8.20GHz～12.40GHz范围内仿真截止频率为6.557GHz的TE10的矩形波导，内部尺寸是2.286×1.016（CM）外部尺寸是2.540×1.270（CM）
这个是第一步 观察输出波形、场结构以及贝塔值和VP值 S11 S21
然后第二步就是将内部的真空换成双负材料外部是铜
第三步是将外部的铜换为双负材料 内部是真空
然后分别观察观察输出波形、场结构以及贝塔值和VP值 S11 S21
但是我就是无法仿真出第二步和第三步的结果
请问该如何做?我的这种直接设置双负材料的方法哪里出了问题?
谢谢

是段老师那里?
