ADS中理想原件与实际元件的区别
1、使用ADS左边工具栏中lumped-components里面的元件
2、使用component library里面带厂家封装的元件,标称值和1中相同
仿真时发现结果相差比较大,尤其是用比较小的电容的时候(1GHz,几pf的电容),请问各位这该如何解释?
想使用help查一查带封装元件的等效电路,看看其与理想元件的区别,但是没查出来,请问该如何查?或者哪有讲这些的文献可以阅读?
谢谢!
那是当然,ADS中的原件都为理想元件,而厂家给的都是测量建模以后的,就是实际元件,所以差别大!每个厂家的模型都不一样的啊!差别不怎么大啊!
哪可以查到实际模型呢?或者哪些书籍或文献讲到这些东西了?很想知道实际模型是什么样的
谢谢啊!
理想元件没有考虑到封装的寄生效应,不过大的元件厂商一般都提供实际元件的ADS模型,
小编可以去下载
如果小编想看这些元件实际模型与理想模型差别的话,推荐王子宇翻译的《射频电路设计-理论与应用》一书中关于高频电阻、高频电感及高频电容的描述。
daniel_ran 说的很对,不是其他问题,是你没有安装相关厂家的元件ADS模型。
ADS的模型安装,是非常容易的。
用ADS系统本身的元件来仿真,会跟实际有很大的差距。我以前也有遇到类似的事情

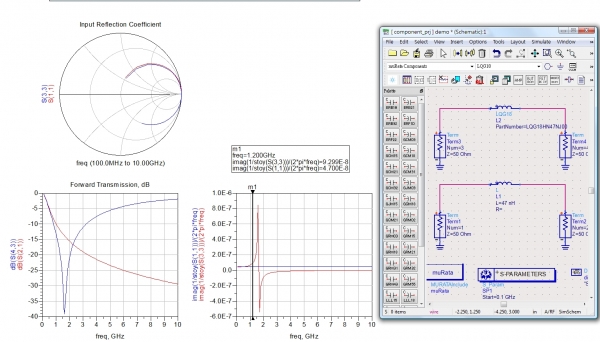

我比較懶,藉小编的說法..我附上圖一張明瞭易懂!
同為47nH但是,理想元件没有"寄生效應"! (還有因為各廠的製程精度/材料.不同,所以即使是原廠的封裝模型,也會有一些差異)

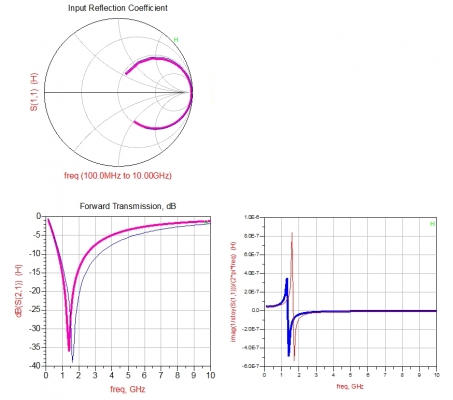

murata VS TDK 0603 47nH
科学方法是不会考虑厂商的制程,材料等等的,这一切都用寄生效应解释
如何下载元件厂家的实际元件的ADS模型呢?呵呵,没有看过书,也没有卖书看,很不好意思。希望了解。
對設計製造高頻產品的公司而言, 元件厂商的制程,材料決定了他公司的"利潤空間"!
貼片電感 AVX的-貴! Murata的-還好! TDA的-還好! 國產的-價位優! 但是.
某些關鍵時刻, 還是會用AVX的, **退貨少, 相對的"利潤空間"就會好一些..
我们只用AVX或者MURATA,TDA比前两家还是要差些
兄弟说得不错,从厂家的角度的确如此
也不能完全的怪厂家,因为你虽然仿真出来的很好,但我相信,你的测量可能会有一些问题,一旦成了系统,没有测试口的话,测量数据是不能相信的
也不能完全的怪厂家,因为你虽然仿真出来的很好,但我相信,你的测量可能会有一些问题,一旦成了系统,没有测试口的话,测量数据是不能相信的
小编是想看等效模型,在Datasheet里应该有吧。其实书上也有,杰拉德说的那本书上讲的还可以。
