请教下低频段的分频器 另有人用过nec的 分频器么?
05-08
我现在有个25MHz的信号,需要通过100M 4分频或者 200M 8分频得到
之前采用了Hittite的 分频器,在200M以下分频工作 总觉得不是很正常。用3G以上的信号测试都是没问题的。
所以想请教各位 200MHz 的 8分频,100MHz的 4分频 用哪家公司的分频器比较好
我用在频率合成前端,不希望产生额外的相噪恶化。
谢谢各位了
查到nec有这样的分频器 不过好像是 触发方式的 PB1509GV
有用过的么?触发器会不会产生额外的相噪与杂散?
能否用在频率合成的前端?
用过的朋友 指教指教啊!:9de
有没有人 知道 帮忙解答下 谢谢了 :)
低频段分频器可以用触发器自己搭建,还省钱!
现成的有么?不要自己搭建的。
非触发方式 是模拟方式
先顶一个再说。
.。谢谢小编帮顶
希望早点有人给俺解答下啊。
顶下 期待有人回答下。
帮顶一下,没搞过非触发器的
有没有非触发的 低频段功分器啊。
就是类似HMC433 365 这种的
nec找找。
小编 nec里面找到这个预分频器
http://www.cn.necel.com/microwave/cn/pdf/P10769EJ2V0DS00.pdf

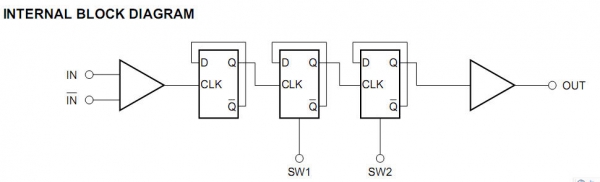

在INTERNAL BLOCK DIAGRAM原理图中,有三个触发器 SW1 SW2
这个不是触发方式的吧?
感觉应该像是预分频的选通,这个用在频率合成的前端,可以否?
看到资料说将D触发器接成T'触发器,信号接clk,这就成二分频电路了。再接一级就是四分频电路。nec的 PB1509GV 的原理图好像就是这样的。
不知道 触发器会不会产生额外的相噪与杂散影响啊?
应该还可以,很久以前用过,还是要注意一下匹配问题,容易自激。
nec分频器用得怎么样啊?相噪有恶化吗?低温有自激吗?
还可以吧 我不知道你的相噪要求多高。
我的是用在捷变里面的,对相噪要求不是很高。
高低温没有测试过。
