ADS 版图中集总的电感电容能不能仿真啊?

05-08

请各位指导下,集中参数的电感电容能不能在版图中仿真那?
各位

是个问题
期待高手指点!

学习中。

可以的,但是你需要了解你所要仿真的电感电容的结构,比如尺寸和介电常数,几何结构,和普通的momentum的方法一样,建议小编可以先简单的尝试一下

我仿了下,用的网站下的模型,怎么不对那,电感电容相互连接是直接连吗,

既可以自己建模,包括原理图模型和版图的实际物理结构模型,也可以调用比如村田,太诱的模型,ADS还是很强大的,基本的功能都包括了,但是个人觉得缺点就是他的优点,那就是啥都包括,不太好找,我不知道你用的到底是哪家的模型,你可以贴下图出来看看!

既可以自己建,包括原理图模型和版图的实际物理结构模型,也可以调用比如村田,太诱的模型,ADS还是很强大的,基本的功能都包括了,但是个人觉得缺点就是他的优点,那就是啥都包括,不太好找,我不知道你用的到底是哪家的模型,可以贴下图出来大家一起看看!

回复 7# jasonlamp

不同的厂家的仿真的时候不一样吗?

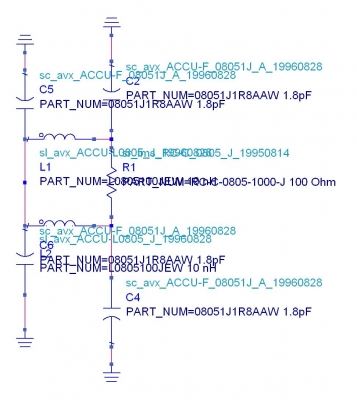

就是i一个PI型网络,我想用村田的


回复 7# jasonlamp

如果用村田的,在原理图仿真好了,怎么处理版图那
谢谢老大

你直接生成版图就有相应的分立元件的版图的,因为他们都打包建立好了对应的layout版图,这点,所有的eda工具都是一样的,有些只有原理图没有版图的话,就需要自己建立对应的版图,这样导出才会有效!

回复 8# 老四

不一样的,因为各家的工艺还是有区别的!
