大家来看看这块爱立信AMPS基站功放板!有问题请教大家!
05-08

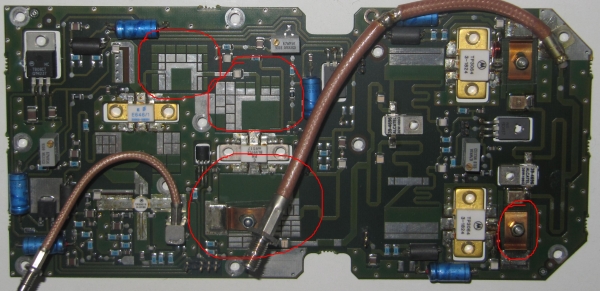

这是小弟收来的爱立信AMPS基站的功放板,图中画红圈的地方是不是滤波器?整快功放板没有看到常规的滤波器!有没有相关的资料?
望高人解答!谢谢!
感觉是做电容使用
谢谢回复!
看来老外的电磁场确实厉害!
但是这里用电容起什么作用呢?
这个是匹配电路用的!功放极间很少用滤波器的
可调的微带线吧,白色部分应该是喷过锡的,连通后可以改变传输线长度和宽度,用来调匹配。
谢谢回复!
呵呵!白色部分确实是喷锡了的!如果元件装配上去后匹配不好就是通过将喷锡的部分焊接在一起来改变微带线的宽度和长度从而达到匹配的目的吗?
另外功放最后一级后面也不用加滤波器吗?因为功放为了提高效率一般都调在AB或B类,产生的谐波不用滤除吗?
功放最忌讳的是后边加东西了啊!功率会掉很多啊!
哦!知道了!谢谢!
mark下 学习了 这板子做的 大赞
另外想问下:那些喷锡的 ,靠的那么近,会不会与微带产生耦合,影响电路?
应该会影响电路的,但是影响多少老外已经计算好了,那几个地方是用作匹配的,把其中的几块连接起来,会增加电路的容性。
