用PIN管做限幅器的问题

最近在做一个项目，涉及到C波段大功率限幅器，第一级需要用PIN管做限幅，用一个电感做直流零偏置。
现在我有个疑问，在开关设计中，为了保证并联时有良好的隔离，通常需要对PIN管正向直流偏置，像限幅器这种应用效果能有多大?

从发帖量来看，最近这年要过去了，大家要回到工作岗位了

就是啊，坛子里的人也多起来了，我也趁着人多提这个问题。
PIN管零偏置并联在微带线上，大功率下有多少反射?如何计算呢?

pin管1dB的insertion loss要有的吧
大功率的可能更烂
P.S. 我没实际做过pin的电路

感觉直流0偏置一般是用在末级的吧

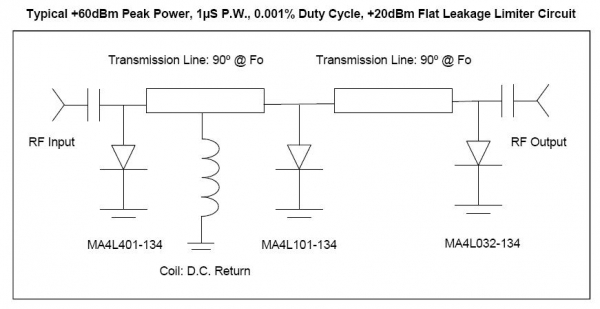

可参阅MA4L011等的pdf资料，其中有一个各个功率下的限幅情况表。

http://www.macom.com/DataSheets/MA4L%20Series.pdf

谢谢，这个资料挺新的，还没看过。
不过macom给的参数脉宽和占空比也太小了，大功率、宽脉宽限幅第一级用401这些管子承受的住不，是不是用I层更厚的PIN管要安全些，再说限幅管本身不就是PIN管吗?
另外如果用macom给的应用指南做的电路插损很大啊，不知道什么原因。

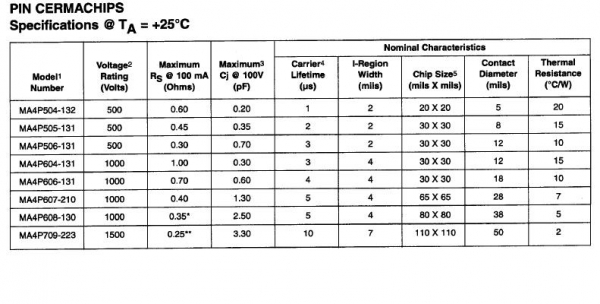

比如说用下面的管子，都很猛啊，但不知道如何分析零偏置下PIN管的大功率特性，如何实现限幅。
另外microsemi也有限幅管，和macom的比怎样啊?

怀特的书上对限幅器工作的原理有介绍。微波在限幅管上产生了等效的直流电压，使
PIN管开通，从而损耗变大，达到限幅的作用。
大功率下限幅器损坏一般有两种原因。一是热损坏。二是反向击穿。
反向击穿很好分析，只要微波的电压不超过PIN管的击穿电压就行了，一般不会用到这么猛吧。
热损坏就比较麻烦了。简单来说就是分析发热量和散热能力。开关那种等效成个小电阻的情况我还能算发热，但是限幅器这种就不知道怎么算了。 散热可以叫学热学的人帮忙仿一下。或者我都是自己按简单模型估算。估算出从管芯到最终散热面的热阻后，发热量乘热阻就是管芯与最终散热面之间的温度差。温度差加上最终散热面的温度就是管芯温度。只要管芯温度在安全范围内（140°C?)，应该就没问题。

对了，上面说的是连续波的简单情况。
如果是脉冲，还跟脉冲时间、占空比，管子的热容量等因素有关。
具体还是怀特的书当中有

楼上说的怀特的书是指的哪本?书名?

微波半导体控制电路?
好像有一次有人发过。我找找链接哈，发你短信

谢谢了，我应该收的有，那本书是翻译书么?我以前没注意。

翻了一下没找到。是翻译过来的书。
作控制电路，像开关、限幅、移相等都应该仔细看看，原理比较经典，看仔细了很有启发。我今年都受益不少，呵呵
当然具体的电路设计尤其是微带电路的设计就很少了。

是一本老书了，记得电子科技大学附近的智博书店有翻印的

智博书店的胶印书很多啊。

这本书确实不错，正在学习中，谢谢各位推荐。

这几天找了些资料看，大部分弄懂了，印象最深的是射频电流调制I层，但对于其中热设计部分还是不清楚。
如选择I层薄的导通电阻低，限幅管上的耗散功率就低，但I层薄的承受功率不大，这个承受功率咋算的，请高手指点一下。
还有就是热时间常数，脉冲应用的时候要如何选呢?

算功率请参考微波控制器件板块的
《PIN管控制电路功率容量的确定》
http://imw.mwhrf.com/thread-9383-1-1.html

这篇文章我读过了，讲得内容不太适合限幅器这种零偏置电路，适合大功率开关使用。

看看这篇。
大功率限幅器的研制
http://imw.mwhrf.com/viewthread. . e%3D1&frombbs=1

这篇文章写得还可以，用阻抗变换来计算大功率、小功率状态下的参量，不过对于核心的PIN限幅二极管的选择方面没有提啊，在实际的设计中不可能仅凭这些寄生参数进行设计。

我觉得你书看的也差不多了，还是实际做一个吧，在做的过程中可能有更多的体会。
做出来以后测一下承受的功率，这样可以验证一些理论。

确实书看了不少了，最近这半个月基本上讲限幅器的资料、书看了不少，还有两个资源没看过：IEEE和中国知网，没账号啊。
东西也已经做了好几个了，都不太跟书上写得东东相吻合，所以提了上面的问题。

你都看过什么书、什么资料?
IEEE和中国知网的资料你需要什么我可以给你下。

Thank you for works,it is good for me

其实讲限幅器方面的书不多。
我看了 微波半导体控制电路 这本书，这本书应该是写得最详尽了，前面有人提说这是本翻译书，看完了限幅器部分后相信了，因为这部分讲得有些问题，有些演算前后矛盾。
另外，最主要的资料就是厂家的应用指南了，macom，alpha，hp讲PIN二极管的应用指南大同小异，alpha讲得好些。
中国集成电路大全-微波集成电路 这本书讲了一些，不多。
还有些其他的在网上零零散散收集的资料，总结如下：
概念性的资料，如将基本PIN原理，基本限幅电路的许多资料基本一致，但讲到热电容、热时间常数，脉冲热分析部分就不“耿直”了，要不就不讲，要不就讲得不一样，弄得我不知如何下手。

IEEE和中国知网，我没账号，有时间可以多帮我们上点资料啊。
PS：知网上面的限幅器文章我零散下了一些，国内“专家”们写的，我都可以写一篇了：
先写限幅器的概念，用途。
接着介绍基本原理；
然后上些基本的电路；
介绍测试结果；
结束语。
…………无语。

呵呵，国内的论文就是这样。
只要兄弟们需要，上点资料当然没问题。
