请教一个交流阻塞电感的问题
05-08

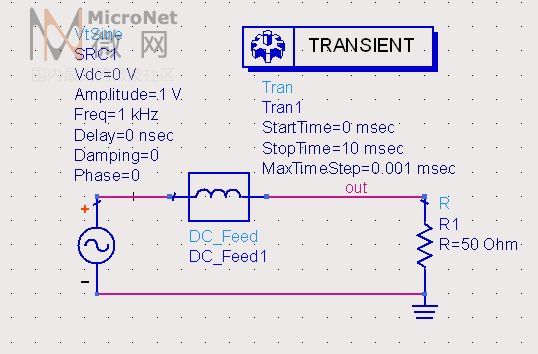

书上说交流阻塞电感是可以隔断交流信号的,我就用交流阻塞电感搭了个如图所示的电路,仿真
后为什么在电阻两端也可以看到波形呢?
后为什么在电阻两端也可以看到波形呢?
那是肯定能看到的啊!设置的信号才1K,有感值和频率算出感抗,和电阻一块分压。当然在电阻两端能看到波形啊!
如果是这样的话,那交流阻塞的意义何在呢?不是和普通电感一样了吗?
其实他就和电感的性质一样的!交流阻赛不是阻塞所有的交流,目前我还没有见过一种器件能达到阻塞所有交流信号,阻塞只是相对而言。
阻塞是什么意思?阻塞不是把全频段的信号都给吃掉,如果是那样,加个电感就挂了
所谓的阻塞是由于电感有自谐振频率,在f0会相当于并联谐振,阻抗很大,造成f0附近的信号衰减强烈。
但是非f0附近的信号衰减小,甚至不衰减
建议仿下电感和电容
不是对所有频率阻塞啊!只是相对的!
多谢回复,再请教下:如何确定这个自谐振频率?是不是在电感两端并个电容,然后不断改变电容容量来确定?
design kit 可以仿出来的!
小编请仔细阅读一下这个DC FEED的帮助文档,我把关键部分复制如下:
Notes/Equations
The C and L parameters are used for transient simulation only because short for DC_Feed is non-causal for transient simulation.
