HFSS：关于激励源为wave port，波导模式的问题！

试验激励源为wave port，波导模式的HFSS仿真，有些问题不明白！

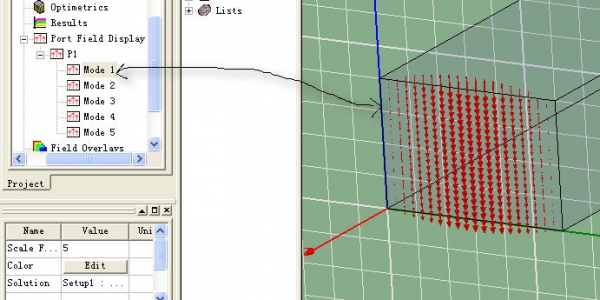

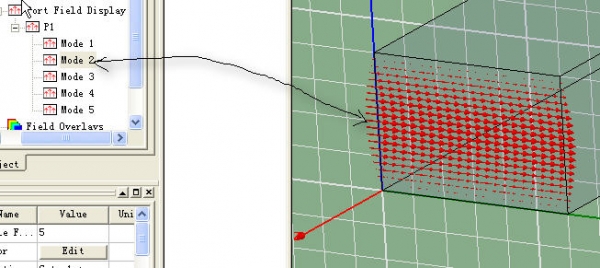

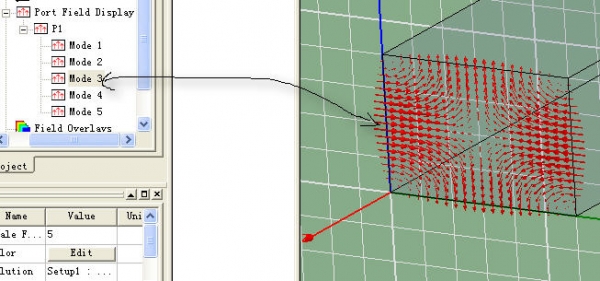

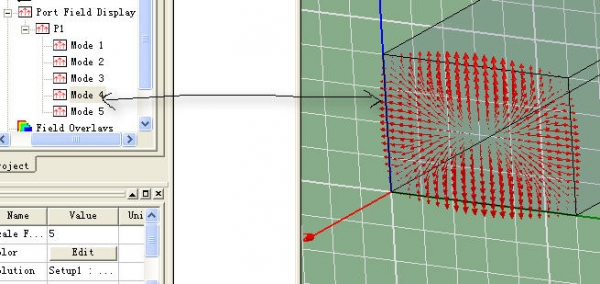

我上传了几张图片，分别对应wave port中的5种模式， 现在想知道：
1、怎么样来判断每一种模式对应那一种波，比如TE10、TE01。
2、怎么样来判断是TE呢?为什么不是TM?
希望有比较清楚的答案，不要说去找本书看哦，呵呵呵！

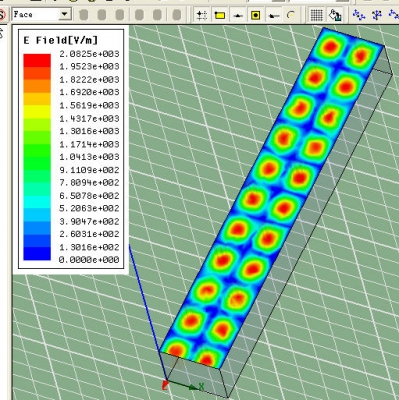

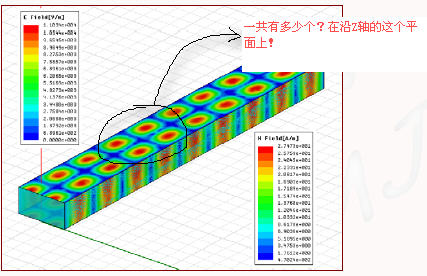

3、Z轴是我设定的波导长度，30cm，能不能根据这个长度判断出在沿Z轴的某个平面上，到底会出现多少个TE20?具体见图片7！

组图打开中，请稍候..

问题问的很详细啊，没有来考虑过这种问题
高手来解答啊
有帮助性的发言有金币奖励哦

还有个小问题：
以前没太注意，画一个box，材料为cauum，那这个box是实体还是空腔?

：9de ：9de
高人指点下！

1. 从上到下分别是TE10，TE01，TE11，TM11，TE20模式。

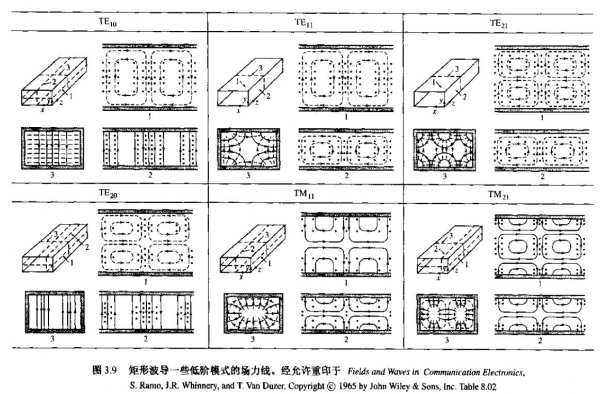

2. 途径：找本讲波导的书看下模式分布图。其实各模式的场分布是很有规律的。
3.1个面包圈的z向长度是二分之一个波导波长，已知频率、波导宽边和窄边和传播模式，根据色散方程k^2=kc^2+beta^2就能求出波导波长来。

微波工程97页

lswluo小编：
你的微波工程电子书，能上传吗?
我在baidu上搜到一本类似的书，可是上面的图和字都不是很清楚！

本版有下载，
站内搜索一下
或者看下帖
http://imw.mwhrf.com/thread-6239-1-1.html
觉得好就去买一本吧，挺经典的书。

会判断模式了，我用公式算，觉得TE20的两个箭头方向好像反了，别的都能对上！
另外，求波导波长和计算一共有多少个面包圈的问题，不太会，
lswluo小编能否再细一点解释下！：9de ：9de

空腔，边界为PEC~

你好啊，chenjxp兄，我在FEKO使用上又遇到几个问题，试了好多次，也没实现我要的结果，能帮我解答下吗?
详见此贴！http://imw.mwhrf.com/thread-20097-1-1.html

TE20的两个箭头方向就是相反的
k^2=kc^2+beta^2
k^2=2Pi/ramda0，ramda0是自由空间的波长
kc 截止波束，和模式以及a、b有关
beta=2Pi/ramdag，ramdag就是波导波长
看看书就明白了

我求出：
自由空间的波长Lamda0=3.75cm，
对于TE20，其截止波长为LamdaC=a=5cm（我设定的X轴长度），
由此推出：波导波长LamdaG=4.8cm左右，取整数LamdaG=5cm，
那么：整个Z轴长度为30cm（设定的），会有约6个波导波长吧，也就会有大约12个面包圈。对吗?
而我实际用HFSS仿出来的只有10个完整的，还有一个不完整的，一共不到11个啊！
数合不上啊，什么原因?：21de ：21de ：21de

我的计算结果是Ramdag=5.66947
所以30cm一共是30/5.66947*2=10.583个半波导波长

呵呵，我结果算错了，可能很久没手动计算了，一算就错！：4de ：4de
理论计算和仿真结果一致！
lswluo小编：你的理论知识很强啊，能在问你个问题吗?
我们知道无耗半波长的对称阵子增益为1.64，可以通过公式计算出来！
那如果由于条件限制，天线要很小，如何确定增益呢?
应该不是单纯的把半波振子的求增益公式中的长度，变换一下这么简单的事吧?
是不是有通用的天线增益的计算公式呢?
或者通过简单点的实际测试，要怎么做呢?（有点误差，也可以！）
还有，如果有计算单极天线的增益公式的话，也可以！

振子的增益和方向图有关，
方向图和振子上的电流分布有关，
如果改变半波振子长度，电流分布肯定也变了。
为了求电流分布，理论上可用积分方程法求解。见J.A.Kong的《电磁波理论》或Stutzman的《天线理论与设计》。
直接拿个软件仿真一下比较快。
实验方法是先测试远场方向图，根据方向图来确定增益。
简单点的方法是根据水平面和垂直面的半功率波瓣宽度来估算Gain，方法见Kraus的《天线》

看了小编的回复：
看来目前适合我的方法就是仿真了，呵呵，
半波对称阵子的最大增益是1.64，是假定天线无损耗得出的！
现在有个问题就是：

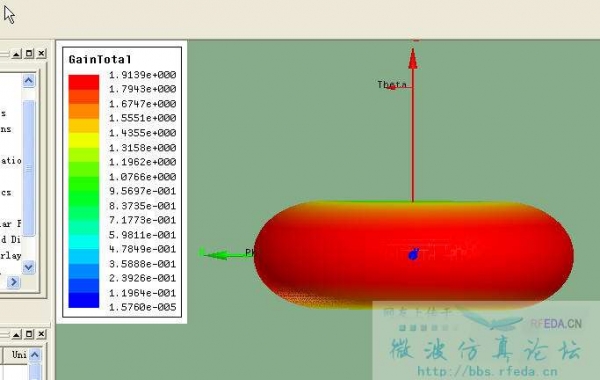

我曾用HFSS仿真半波对称振子，得出来的最大值约为1.913?见图片！有一定的误差，我不知道这个0.3左右的误差，可以允许吗?
是不是HFSS所计算的要更接近于真实值呢?
如果是的话，我就直接用HFSS来仿真很短的天线了！

如果我没记错的话，半波振子的增益就是1.64
不清楚HFSS怎么会出这个结果。

lswluo小编，可以看下这个帖子：
http://bbs.rfeda.cn/read-htm-tid-24243.html

画box，立方体都是实心的：17de

顶一下小编。
