请问怎么判断是什么模式?
05-08

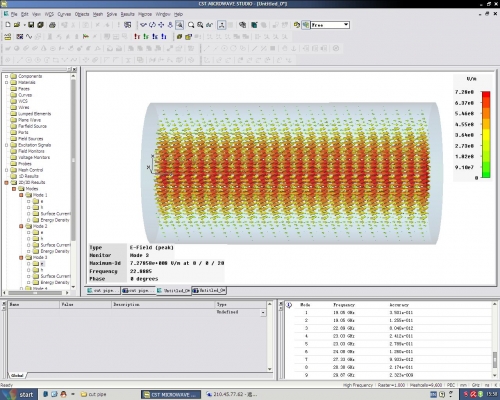

我用本征模求解器计算了一个半径r=5mm,长度l=20mm的圆波导,其中一个模式的场分布如图,请教一下怎么判断这个是不是TM010模?
看看场型和书上对比下就知道三
我对照过了,没有能合得上的模式。这个模的电场只有轴向分量,可是比较TM模式的时候,TM模还有径向分量啊!
TM01模的径向场分量是虚数,难道本征模求解器不显示虚场?
显示的是电场矢量,只有纵向,是Ez
从横截面看是TM01
不像是TM01,LZ画出H线来看看。
