求助,3D方向图颜色不正常

05-08

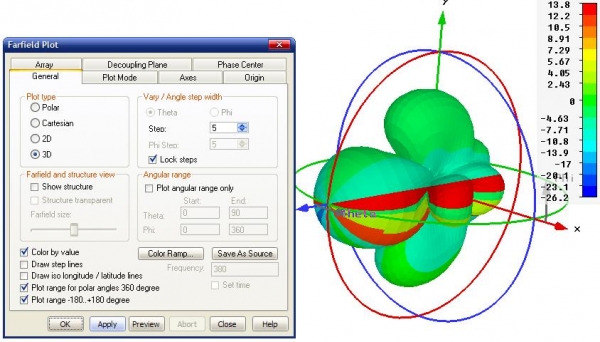

我在家装的CST08,画出来的3D方向图颜色不正常(形状是对的),不知道是什么原因,请教大家,我的是HD4200集显,点选draw step line后就对了,但是有黑色网格不好看



無解! 這是ATI顯卡的"軟件相容性"不佳造成的! 別懷疑, 我從HD2900XT, HD4900, HD5870...都這樣.. 問過ATI(AMD)原廠, 石沉大海!
你只有兩條路走.
1-. 換 Nvidia的顯卡,, GT6/7/8/200 系列都行..
2-. 繼續克難用ATI, 不過你可以用CST另一個顯示方式,(只有橫線網格,比你現在的要清爽一些,顏色一樣是正確的)

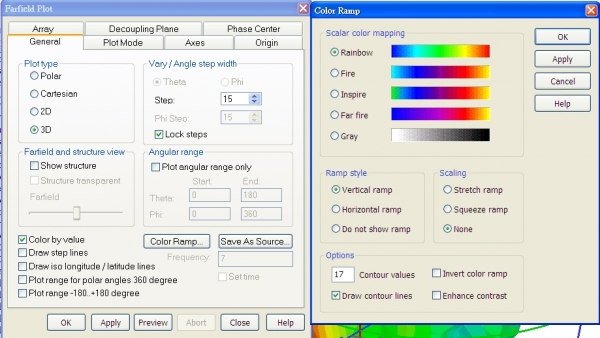

Color Ramp---> Draw contour lines 勾起..


ATI drivers 造成 3D 顏色不正常
請刪除 ATIOGLX2.DLL 或 atioglxx.dll
windows\system32\ATIOGLX2.DLL 或 atioglxx.dll

楼上的方法没试过,我以前同事也遇到类似的问题,也是觉得显卡的问题,看了两位的回答,明白了很多

3楼的方法管用的,谢谢两位的解答,好博学,呵呵

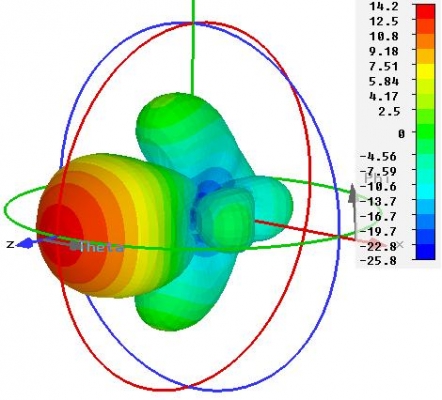

贴张显示正常的图


学习了,高人

碰到高人了
