两个CST仿真天线问题
05-08
1. 导体零厚度与有厚度(0.018mm)仿真出来的结果差别还不小,如果希望更加接近实测结果,是应该设成有厚度吗?

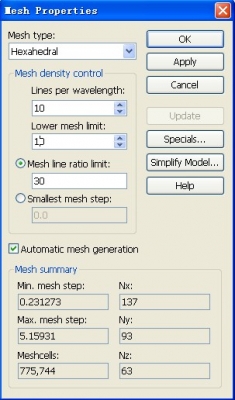

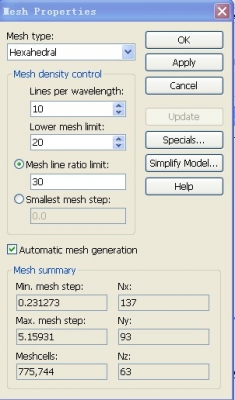

2. 关于网格剖分,是不是网格越细化,结果就与实测时更接近呢?我仿真的时候采用如图所示的两种网格剖分,两者的结果相差也挺大的。
2. 关于网格剖分,是不是网格越细化,结果就与实测时更接近呢?我仿真的时候采用如图所示的两种网格剖分,两者的结果相差也挺大的。
CST里,零厚度的金属,上下表面电流分布并不一样, 应该当作是一个趋肤深度来计算的吧
0.018mm的金属厚度和零厚度,感觉结果不应该有太大的差别……

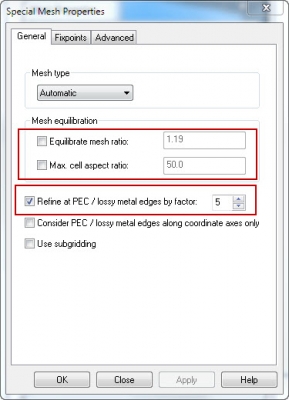

CST除了lz给出的全局网格设置外,在special里面还可以进一步设置,比如下图,另外如何要对18um厚度的金属剖出网格,可能还需要对其的本地网格属性设置……
最好最小网格的大小*2~3=趋肤深度的,即在趋肤深度上划分两到三个网格
