S2P模型增益压缩仿真问题请教
05-08
大家好:

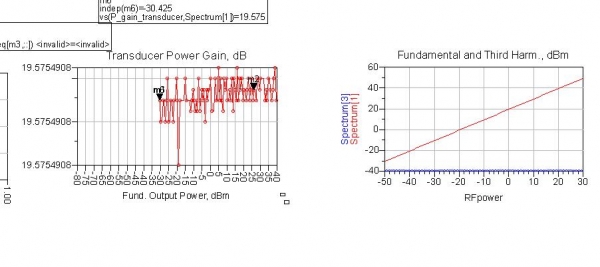

我用管子的s2p文件按照最小噪声的要求得到源负载阻抗匹配后,只能仿真出整个电路的NF,gain,驻波 ,为什么做增益压缩仿真时得到的是条直线,没有出现增益压缩现象呢?是不是S2P模型做的电路不能仿真P1db,ip3参数啊?经验少,请大家多指点,谢谢啦!
我用管子的s2p文件按照最小噪声的要求得到源负载阻抗匹配后,只能仿真出整个电路的NF,gain,驻波 ,为什么做增益压缩仿真时得到的是条直线,没有出现增益压缩现象呢?是不是S2P模型做的电路不能仿真P1db,ip3参数啊?经验少,请大家多指点,谢谢啦!
仿真P1db,ip3参数需要"大信號"模型(AC/DC),例如; SPICE MODEL.
也就是說需要能被DC直流電源驅動的電路!
S-parameter 只是"小信號"模型 (AC only), 而且此參數向來都只提供
"配合專有治具作正常工作下量取的參數",不會提供"失效參數" 例如; NE3512的S2P,其中就有 Vds=2V / Id=10mA!
帮你解决问题的人,记得给与他们评分,和感恩
S2P模型做的电路不能仿真这几个非线性的参数的,如P1db,ip3,必须用大信号模型才行呢!因为S2P是在固定偏压下测试的小信号模型。
s2p模型属小信号S参数,里面带偏置的,是线性仿真。P1dB等属非线性仿真,当然不能用小信号S参数了。
