HMC440环路计算请教

以前用PLL 都是采用的ADI。因为想提高鉴相频率，这才采用了HMC440，运放为Op37。ADI的环路滤波用软件计算就可以了，很方便。
HMC440在计算环路的时候，我糊涂了。
环路公式为
R1=(Kv*Kvco)/(ωc*ωc*N*cosφ*C2),
R2=tanφ/(ωc*C2);

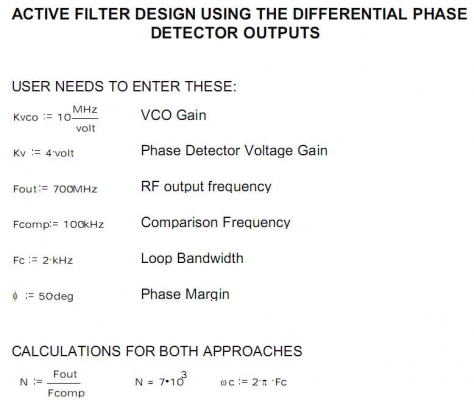

我参照的是 PLL Performance, Simulation, and Design ” 2001, Second Edition 119页 这里面的计算方法

Kv：2V （HMC440鉴相增益）
Kvco：40MHz/v
N：10
ωc：2×3.14×1MHz 环路带宽 1MHz
φ：48度
C2：2200pf
在计算过程中，MHz我转换成Hz，pF转换成F，别的不变。
可按照这个计算的值，环路始终不能锁定。1Mhz的环路应该很宽了。我的鉴相频率25Mhz。

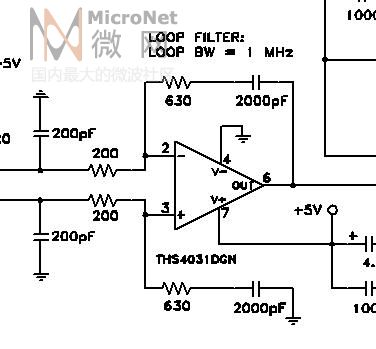

我用这个公式计算HMC440 datasheet上所给的参考环路7页上的，计算出的R2与datasheet上给出的也偏差不小
现在我真的糊涂了。
请各位帮我看看 到底是哪里的问题 谢谢了。环路始终无法锁定，急人啊:xd

HMC440能不能保证在1MHz的带宽内锁定啊?

晕倒 楼上 1MHz已经够宽了。肯定能保证的。datasheet给定的环路带宽就是1M

我更晕啊，那就看看相位裕度是不是不够啊?
或者VCO的自由振荡频率偏了

我的意思是 按照计算的值 环路锁不住
想请教下，我这个计算是不是正确。
因为我按照那个资料算的，资料中例子的计算结果也是一样的
但是我按照资料的公式，计算hmc440 所给的参考环路 就差别很大。
例如R2。
R2=tanφ/(ωc*C2);
=tan48/（2×3.14×1MHz×2nF）
=tan48/（2×3.14×1e+6Hz×2e-9F）=88欧姆
这个与datasheet给出的为630欧姆 差别太大了。
所以我很糊涂啊:cra

老大，你的有源滤波器计算公式是IC厂家提供的吗?

这个是通用的 先算个大概值 ，然后调节下
大家都是这么做的
可我现在按照计算的 怎么也锁不定。

达人们 帮忙看下啊。
怎么调都锁不住 要郁闷死了

你鉴相频率多少 要输出多少 HMC 440应该很好锁定的 ，不要看器件资料给的参数 ，基本没有参考意义。
手算还是比较准的，至少我第一次用HMC440的时候 用DATASHEET的数据没锁定，但是自己手算 立马锁定了。
只不过频谱质量的话要后期调试。锁定还是没问题的
