耦合线滤波器介质板问题
05-08

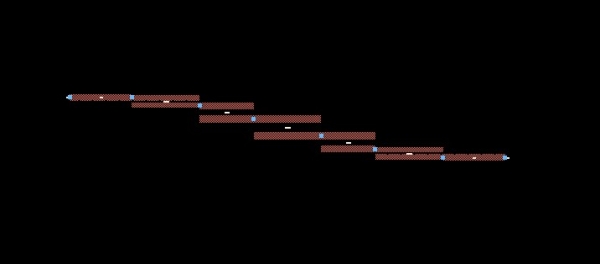

我按照教程画了一个耦合线滤波器,性能指标都符合要求,layout如附件所示,我想在CST中画一下,所以要知道耦合线滤波器的介质板的高度和介电常数,还有是否接地等,请问这些信息在ads中如何看到,谢谢!
我自己随便画的,结果CST中结果乱七八糟,彻底无语了 呵呵
我也无语了……
不清楚啊!
耦合线的长度,宽度,间隔,这些参数在ads中都是可查询的,但是介质板的介电常数和厚度是怎么个情况呢?是不是需要接地呢?

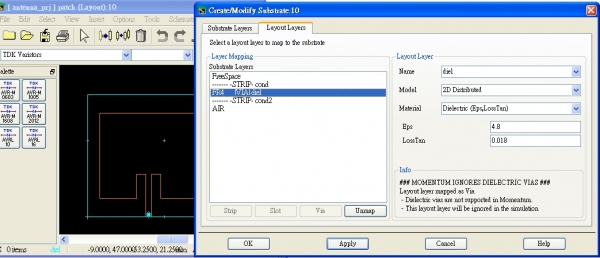

介质板的介电常数和厚度在ADS中都有啊,你做这个滤波器的时候就应该已经定义了,不然怎么做呢,是吧。在CST中有接地面的,设一个就OK了。我也正在做一个带通的,打算做一个板子出来,呵呵
你之前在弄微带的时候应该有设置MUSB这个东西吧 介电常数和厚度里面有!
教程里有设置MUSB,就可以设置介电常数和厚度
我也不了解啊
這樣解決你的問題了嗎!?
我已经找到了,楼上正解,谢谢哈~
