请问微带线的Mtaper仿真问题！

大家好：
我在学习ADS 设计PA时，需要用到Mtaper来连接两端宽度不同微带线，那么MTaper的长宽是如何计算出来的呢，在ADS LineCalc工具中也没有找到模型，谢谢大家！

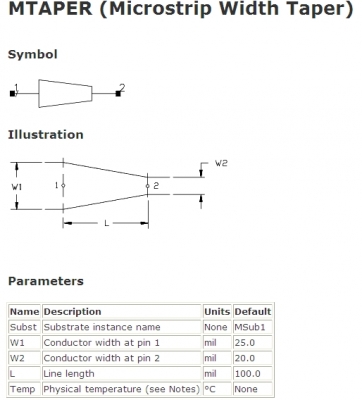

一般來說,只要在下列的規範內即可,至於是需要多長多寬,就要靠你的"技術"了..

Er ≤ 128
0.01 × H ≤ (W1, W2) ≤ 100 × H
where
Er = dielectric constant (from associated Subst)
H = substrate thickness (from associated Subst)

谢谢“foxman ”,请问W1和W2实际就是那两段需要连接的不同宽度的微带线的宽吧，那Mtaper的L(长度)是怎么计算的呢?谢谢！

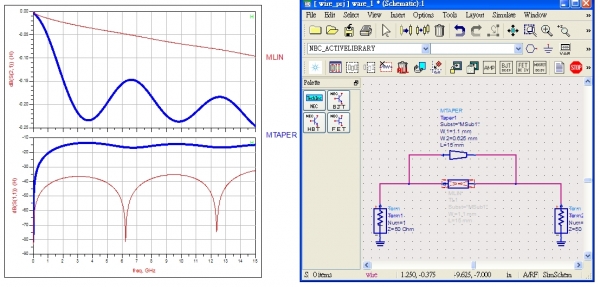

長度部分就依你的線路連接需求而定, 但是一般而言,若你是用在匹配,則需要注意一點;
這種形式的微帶線特性阻抗是"漸變"的, 也就是阻抗轉換的"帶寬"會較寬！
