ADS器件库里没有想要用的器件怎么办?
05-08
想用个3极管BFP405,但库里没有,这个大家都怎么解决的?
自己把相应的参数添到模型里面就好了啊
不懂啊,具体说说3极官怎么弄吧
把datasheet中你要的那些参数按照要求修改成s2p文件,或者直接在网上下载s2p文件
要是没有datasheet文件呢
这个在Agilent出的指导书中有详细讲解,看操作的话很简单,但是说起来就麻烦了
S2P文件不是自己写成的吧?电路模型分成是S参数模型,是S2P文件,是参量的结果,不是自己改的;再有就是SPECIE参数模型,那种是电路模型,是一些人提出的理论构建的,建议小编还是看看书吧
哪本书,给个链接吧,谢谢。
自己根据管子资料里的S参数建立S2P文件
rtgsdfgdfdfg sdg sdfg sd

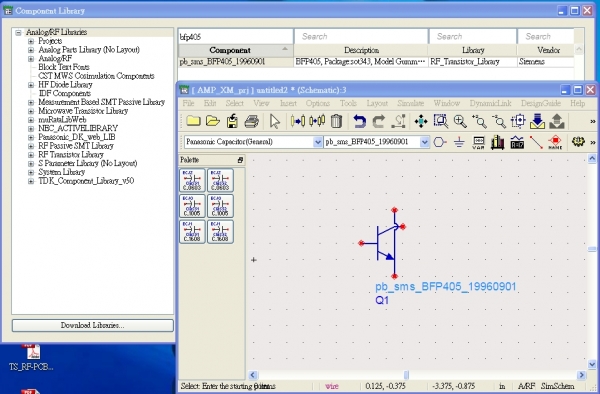

確定在 ADS 2008, 2008U1, 2008U2的库里有 !
ADS library
受教了,谢谢!
看来还是多多看书:9de
我也不懂 你仔细讲讲 我也想学习学习
最好去他的网站找非线性模型,要是没有看DATASHEET中有吗?要是有就自己建,要是没有看看有S2P文件吗?要是有就用那个了啊!这个要是还没有就,看DATASHEET中有S2P文件吗?要是有就自己写了。
谢谢小编 的提问 也谢谢楼上各位的解答 受教了
一般的教程里都有教这个,不过不是很熟练,说不清楚。
自己多想想!
刚好遇到这种问题,进去看看
呵呵,最准确的是用矢网
