微带正方形谐振腔的仿真问题
05-08

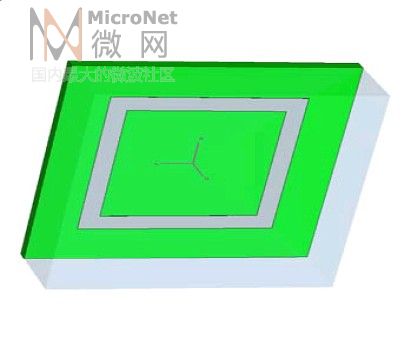

仿真微带线的谐振频率在HFSS中是不加空气腔的,但是在CST中是加的,如图
请高手指教,为什么要加腔?腔的边界条件如何设?加腔后的谐振频率应该是腔的频率了
如果我单纯的要算微带线的谐振频率,那么可不可以不加腔
不太清楚啊!期待高手过来说一下啊!

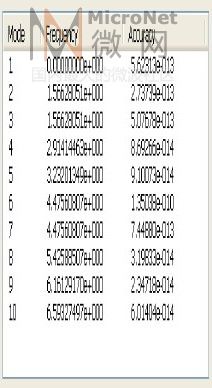

HFSS要计算微带线也要加个上方的空气层呢,默认背景材料是PEC,微带怎么可以跟PEC接触。还有“加腔”后的谐振频率在计算时也是先算到较低的谐振频率,即微带传输线的谐振频率,腔体的谐振频率一般高于微带传输线的,相当于高次模
谢谢楼上的回答,空气腔的大小对谐振频率蛮有影响的,要手动调大小,这个不知道有没有什么规律啊
