滤波器设计求助!

05-08
大家好,我现在正在设计一个滤波器,中心频率是433M,贷款时8M。
选择Passive Circuit DG - Filters中的CLFLtr

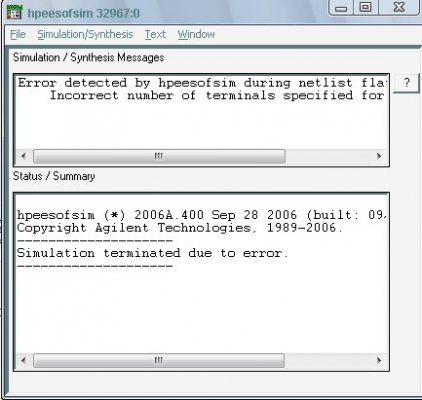

但是仿真的时候出现错误


不知为什么会出错误呢?

:25bb

错误提示不是写着端口数设置错了么

那个期间的参数上面都有默认的啊,我什么都没动,怎么就出错了呢?

晕,那个DG不是这样用的

频率太低,用微带实现尺寸太大

你好,谢谢你的提醒!
1,这个DG不是这么用那该怎么用呢?请指教!
2,433M频率不算低吧?如果使用分离的电感电容实现,很麻烦的,得出的理论值都几乎没有实际的标称值满足。请问此频段什么样的滤波器比较适合呢?
急盼回复!

这个频率可以用LC器件实现
只是插损可能会大一些 不过还要看你的具体指标了
现在的LC滤波器都可以做到5G左右了

频率太低,用微带实现尺寸太大
:14bb

你好,L,C如何能做到这么5G高的频率?
电容的最小标称值也是0.25p,电感最小的标称值是1.2nH,考虑带带宽很窄的时候。就会有很多不在标称值的电容出现。譬如135fP,270pH等等,这些值是怎么得到的呢?是通过一些标称值的电感电容串并联实现吗?或者是利用导线制造出电容电感?
如果都把一些仿真的值用其附近的标称值代替,那必然会导致滤波器的重心频率漂移,特性曲线发生变化,要知道滤波器在通信系统中的要求可是非常的严格的。
433M,带宽8M的滤波器感觉比较麻烦设计,还请你多多指教!


小电容有很多实现方法 比如微带间隙 或者一端开路的导线等 不过8M的带宽用LC做插损有点太 估计应该在10个左右了吧

用别的设计软件吧

LC的没搞过,学习哈,顶一个!

请问:微带间隙 或者一端开路的导线在画PCB时如何画?

微带间隙的我还没有试过 但有公式计算微带间隙的等效电容
我只用过导线调试过 效果还挺好 但导线是后面焊上去 然后自己调试的

DesignGuide不是这样用的,具体的用法可以看帮助文档,那里说的很清楚:
x:\ADS2008U1\doc\dgpas\ads2008\About_Passive_Circuit_DesignGuide.html
你这个滤波器,如果指标要求比较高的话,可能需要用螺旋滤波器;要求一般的话,也可以用集总参数加载的微带线滤波器。

微带介质板的参数有没有定义?
