what is the defination of the transfer function for a loop filter

在锁相环电路中，环路滤波器的传输函数这么定义的啊?
在PLL performance simulation and design那本书中，写到：the loop transfer function will be defined as the change in the voltage at the turning port of the VCO devided by the current at the charge pump that caused it.In the case of a second order loop filter,it is simply the impedance.但是很多书中讲到的最简单的RC滤波器都是输出电压比输入电压，大家谁给我指导一二！谢谢！

太深奥了，不懂

不清楚啊！

环路滤波器其实就是一个低通滤波器，简单的有RC环路滤波，他的传输函数是等于输出电压比输入电压。
这里面提到了charge pump，中文解释是电荷泵，也就是我们常说的CP.他的作用就是将反映两信号相位差的脉冲转换为反映相位差大小的平均电压或者电流（看具体电路），此平均电压一般是通过LPF的电容上积累的电荷产生的。这就是这段英文的意思

楼上是高手，期待更多精彩内容

loop filter重点在，以适当的速度，将频率正确锁定，
在上下修正的过程，频率可能漂来漂去，the loop transfer function
做的好，漂来漂去的过程最短，频率正确锁定速度最快。

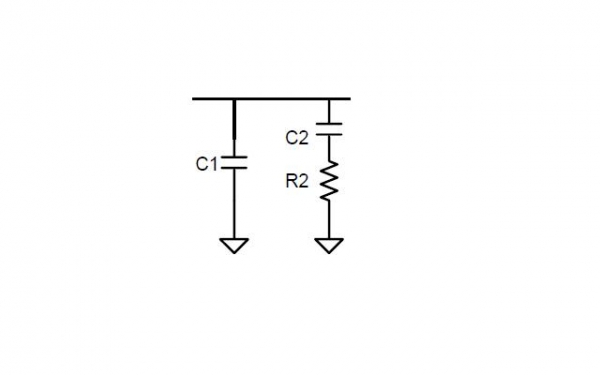

那对于附件所示的二阶环路滤波器，输出电压和输入电压相等，输出电压比输入电压应该是1?但实际上是这个网络的传输函数是其输入阻抗而不是1！请大家指点！

对于电压输出的鉴相器（Kd单位V/2*pi），环路滤波器的传递函数是Vo/Vd；对于电荷泵鉴相器（Kd单位A/2*pi），环路滤波器的传递函数是Vo/Id。
上面那个环路滤波器输入的是电流，输出的是电压，传递函数就是Vo/Iin,也就是它的输入电阻。

进来学习一下

环路的传递函数应该和鉴相器无关吧?大家有什么看法?

你好，你这个在锁相环里没有起到环路滤波器的作用。，

我的意思是，环路滤波器传递函数的定义和鉴相器的类型有关。对于电压型鉴相器和电荷泵型鉴相器，环路滤波器传递函数的定义是不同的（输入变量不同）。

12# telenet123
好的，我理解了！很感谢你的回答！

我这个是二阶无源环路滤波器，这是“PLL Performance, Simulation and Design Handbook 4th Edition”书中提到的，应该不会有错吧?
