请教ADS中应用史密斯图匹配的问题
05-08
我在ADS中可以用史密斯图做输入阻抗的匹配,但是做不出输出阻抗的匹配,请问高手们,我应该怎样操作
才能做出输出阻抗的匹配:25bb
才能做出输出阻抗的匹配:25bb
你输入阻抗匹配是如何做的呢、?

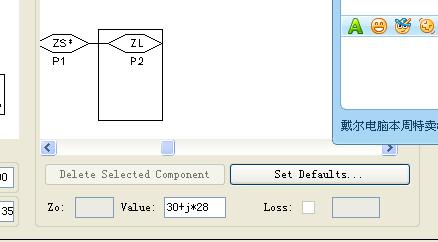

[localimg=438,242]1[/localimg]我是这样做的
怎么不能把图传上去:21de :21de :21de
把你要匹配的输入阻抗的植填到里面,象上面的图一样.
我一般直接用Smith原图直接匹配的 。
请问你是用的什么样的史密斯图的工具呢,我下了两个,感到都没有ADS中的那个史密斯图好用,不知道你
是用的怎样的,能告诉我吗,谢谢你!:9de
软件应该有应用指南吧,软件的匹配使用应该比较容易,先确定输入阻抗值,以此为起点通过匹配电路到达器件的输入阻抗值,然后做映射,再通过输出匹配电路将映射阻抗点匹配到最终的负载。
谢谢你们,我的这个问题解决了:29bb
能说说怎么解决的吗
恩,继续努力!
在ADS中可以做匹配很方便,我有上传一个这方面的视频,有兴趣的去看看,我相信你自己看会对你有帮助的!http://bbs.mwtee.com/thread-25131-1-2.html
smith chart 很好用的,把理论搞懂,就在可以直接在smith chart上绕来匹配了!
是呀!理论和重要!光做LNA就分好几种情况!
