ADS传输线出错
05-08

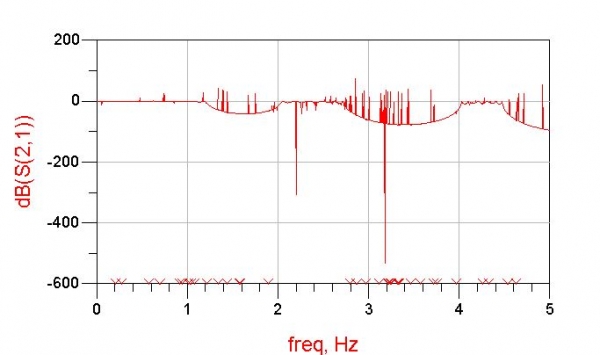

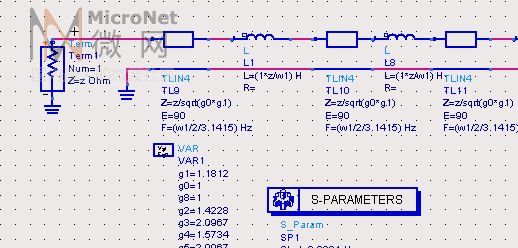

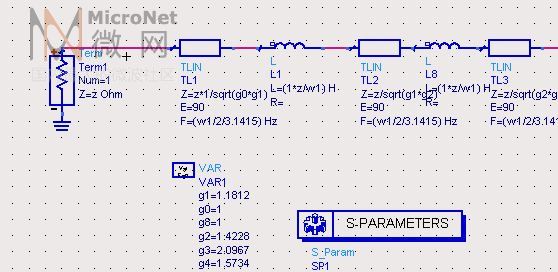

如下图一所示,用四口传输线(第一副图)仿真,会有毛刺(第二幅图),出错提示为第三幅图。而用双口传输线(第四幅图)仿真不会有毛刺,是什么原因呢?望指教
哥们不知道你想干啥!说的怎么图不对话啊!四端口的传输线和双端口传输线分别代表是四端口网络和两端口网络,所以四端口的传输线和双端口传输线模型不一样,双端口传输线有默认的地所以不会有毛刺,四端口的传输线当然不是另一端口接上地,就等效是以传输线了!多看看ONline manual
十分感谢~~2,3是图了,网络较卡,昨晚也就不改了,我把四端口的传输线地两端接上地之后,不再出现毛刺了。“This component is the same as the TLINP component, however, the grounds in TLINP4 are explicit, while they are implicit in TLINP. Pins 2 and 4 need to be appropriately grounded for correct usage of this component. ”ads,help里面是有这么一句,看了help一直没注意,以前用的是designer,在他里面,我那样做是正确的,他给的例子也是这样的。ADS才接触两天做个东西,没去熟悉。多谢啦,版猪:29bb:29bb
