如何在ADS里面画等增益圆 ？

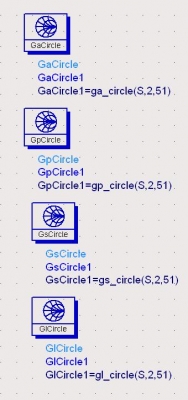

第一个就是等增益(资用功率)圆

同理还可以找到等噪声系数圆等

你看的书是电子版的还是书啊?
感觉这本书写的怎么样?

刚开始看 不过里面正好跟ADS结合 我觉得还不错

朋友，可以的话，把资料共享出来，大家学习，给你家分奖励

你好运气啊
呵呵

hehe论坛好像发过吧 我借图书馆 的书
扫描没设备啊 呵呵

呵呵
自费扫描是不可能的
呵呵
那就来多交流啊
我也是买的一本书

好书啊，共享了没有啊?小编！

看来我要出马了,找到告诉大家:27bb

用过snithchart2，是有这个按钮的，ADS应该有吧，
菜鸟赞积分，呵呵：9de

没明白你的意思

呵呵
到时候给你奖励

如何画出图中源极增益园
?Gs

注意,各种等增益圆的用法区别！
如果是低噪放,就需要使用资用功率圆
如果是功放,就需要用最大增益圆
这在设计时,是需要加以重点注意的！

可以看看,每种等增益圆的Help.很解惑的.

你问的我还真不明白和图有什么联系?

书里面说单边放大器设计
输入端口存在2.3db衰减 失配损耗
加上匹配网络使正义增加2.3
所以画2.3db的等增益圆 选择匹配

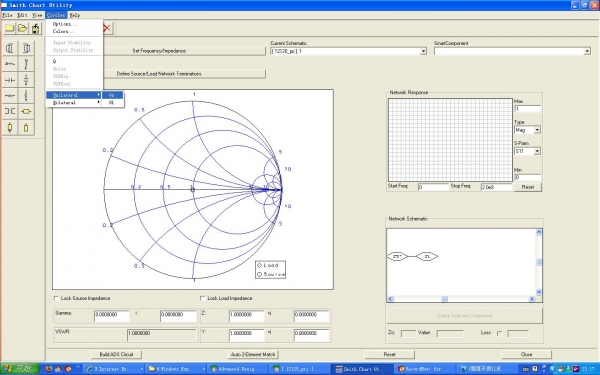

我在仿真里面选Gs 可以出来圆 但无法选阵匹配

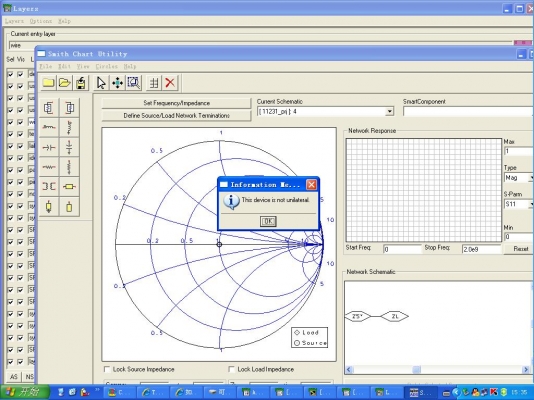

利用smith工具 Gs总是用不了 不明白为什么

匹配网络,增加增益?！(有源匹配?！)
第一次听说这种结构.
LZ的意思应该是通过匹配网络,抑制2.3dB的增益损耗吧！

应该是 呵呵 我也不是很清楚
抑制适配损耗

没有这种说法吧，如果是LNA的输入端一般为了最小噪声就故意适配，但如果完全共轭匹配的话就不会有失配损耗，哪有不相当输
入匹配网络使增益增加了吗?smith chat只是知道两端阻抗完成两个阻抗之间的转换，今天我有发smith chat的视频教程，比较
详细，有兴趣可以看看！

小编说的哪本书不错，我在书店看过，讲的比较详细！

噪声系数圆是哪个呢?
