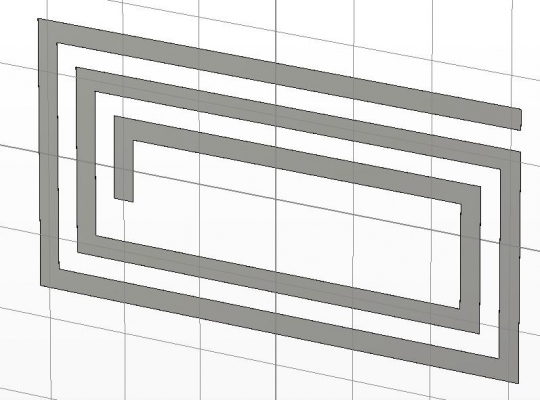

CST中这种结构怎么画呢？
05-08

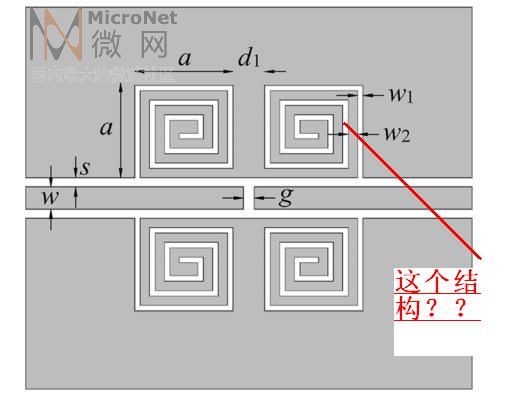

CST中这种结构怎么画呢?
求达人解释
其实，我也是最近才知道，呵呵
求达人解释
分解成若干个矩形，然后合并起来。
然后用地将上面的结构减去。
可能比较圡，但是ms好像只有这个方法
画一半，做镜像
实际上是螺旋结构，矩形螺旋

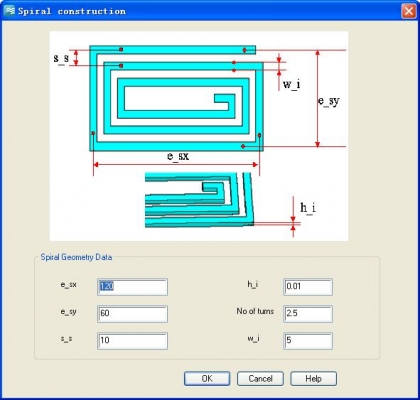

macro--construct--coils--找到矩形螺旋即可
：9de
macro-construct-coils-4-side-spiral(unequal lengths)
其实，我也是最近才知道，呵呵
