急!仿真天线如何在缝隙处加port
05-08
如下图1:是贾宝富老师PPT上设定缝隙port的方法,请问该方法设定的port是waveport还是lumpport,还是二者均可呢?
如下图2:是本人正在仿真的天线,若在缝隙处加水平或垂直的port,回波损耗结果均不同,而随着port的尺寸的改变,回波损耗也是不断的变化(天线结构无变化,只改port尺寸),请高手指点到底该缝隙处如何加port?不胜感激!
图2:设计的印刷单极化天线,铜箔(粉红色)在PCB的同一面上,左边是馈线,右边是接地板。
如下图2:是本人正在仿真的天线,若在缝隙处加水平或垂直的port,回波损耗结果均不同,而随着port的尺寸的改变,回波损耗也是不断的变化(天线结构无变化,只改port尺寸),请高手指点到底该缝隙处如何加port?不胜感激!
图2:设计的印刷单极化天线,铜箔(粉红色)在PCB的同一面上,左边是馈线,右边是接地板。
1.该端口是波导端口
2.看不清你的图,还是给个立体图要好一些,或者上传你的文件也可以

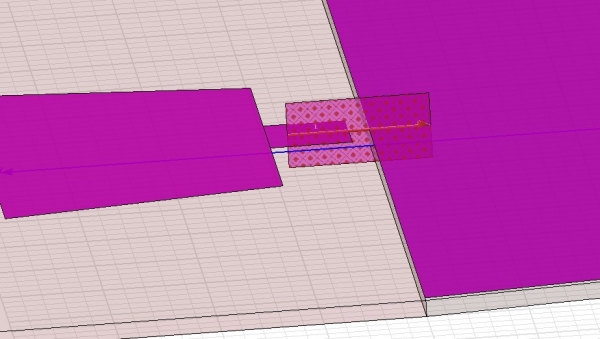

能看清楚吗?粉红色的是在同一水平面上,中间有一缝隙(无铜箔),所加的port是我按照贾老师的方法设定的,port为lumpport,处在微带线的正中间,这样加port对吗?非常感谢!
自己再顶起,高手达人们帮帮忙啊,万分感谢!
