用HFSS設計天線時,如何用HFSS看出天線本身的focus位置(or phase center)?
05-08
1.類別: 天線設計
2.問題描述:
之前設計了一個feedhorn,因為feedhorn大都會裝在反射dish上,而dish有dish的focus,天線也有天線的focus,而被問到一個問題. feedhorn的focus point(or phase center)是設計在feedhorn的那個位置?一下就被考倒了.那位設計天線的大大可以教一下,
a.用HFSS設計天線時,如何用HFSS看出天線本身的focus位置(or phase center)?
b.在設計完天線時,如何去測出它的位置?
c.是否有其它天線設計軟体(如果HFSS不可行的話),可以在設計時就可以設計,或知道focus point的位置?
3.圖片或模型:

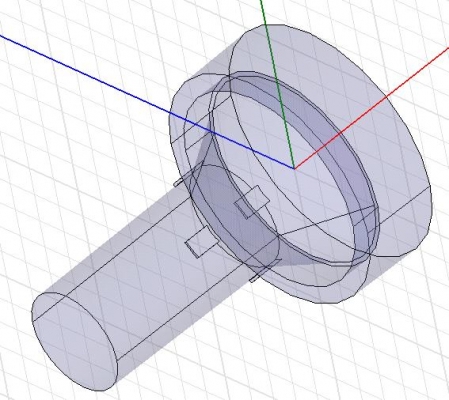

如附圖所示,是一般的feedhorn,它的focus point大約在原點上下的位置. 但是設計時,如何知道呢?
2.問題描述:
之前設計了一個feedhorn,因為feedhorn大都會裝在反射dish上,而dish有dish的focus,天線也有天線的focus,而被問到一個問題. feedhorn的focus point(or phase center)是設計在feedhorn的那個位置?一下就被考倒了.那位設計天線的大大可以教一下,
a.用HFSS設計天線時,如何用HFSS看出天線本身的focus位置(or phase center)?
b.在設計完天線時,如何去測出它的位置?
c.是否有其它天線設計軟体(如果HFSS不可行的話),可以在設計時就可以設計,或知道focus point的位置?
3.圖片或模型:
如附圖所示,是一般的feedhorn,它的focus point大約在原點上下的位置. 但是設計時,如何知道呢?
增加一个坐标系,在新坐标系里画相位方向图,调整新坐标的原点位置(相对于原坐标系),观察等相位面分布均匀,即形成球面波,即找到了相位中心
謝謝樓上的大大,我大概知道了. 但是在用HFSS時,怎在Field view時看到相位方向圖呢?
我找了半天,找不到怎畫出來.
功率方向图,相位方向图。按理功率是没有相位信息的,但在处理时,将电场的相位作为相位方向图
感謝樓上的大大
