教你在CST中如何定义介电常数为复数
05-08
复介电常数定义:

在 CST 中新建一个材料,材料类型设为Normal,在属性Epsilon 中设置介电常数的实部。注:CST 中定义的是相对介电常数

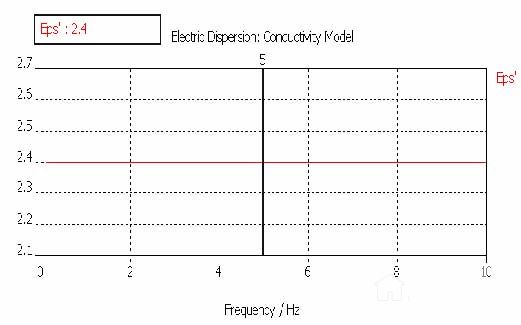

在导航树 1D Results→ Materials 中可以看到材料频谱色散曲线
注:显示中的 Eps’ 并非介电常数,而是相对介电常数

介电常数虚部的定义:
1) 电导率恒定时的定义

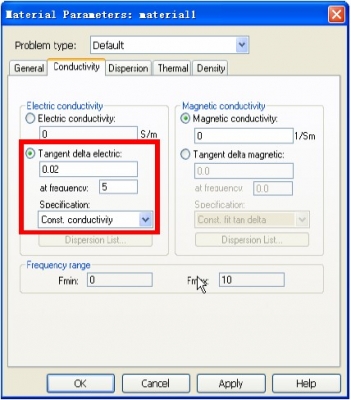

在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Const.conductivity 并输入相应损耗角正切。

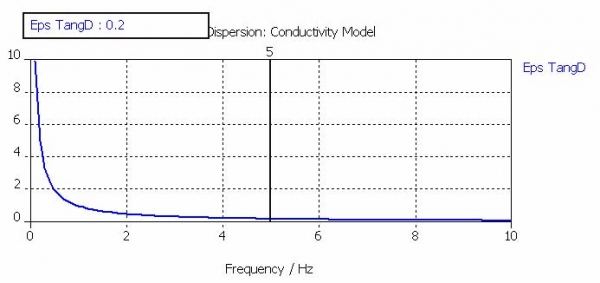

相应的损耗角正切如下图所示:

相应的ε’’/ε0 如下图所示:

2) 基于一阶Debye 散射模型的定义

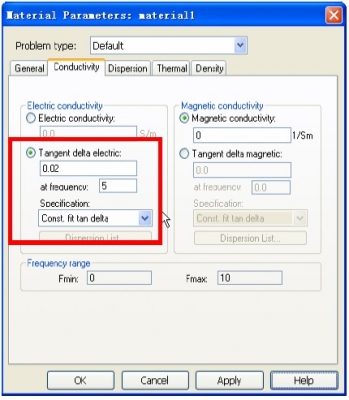

在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Const.fit tan delta,并输入相应损耗角正切。

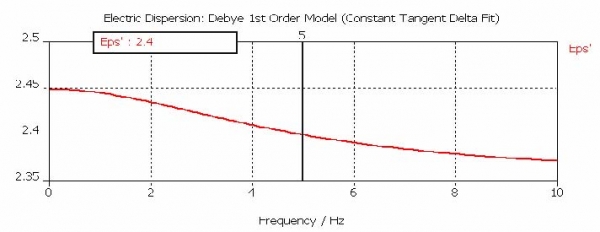

此时介电常数的实部不再为恒定值:

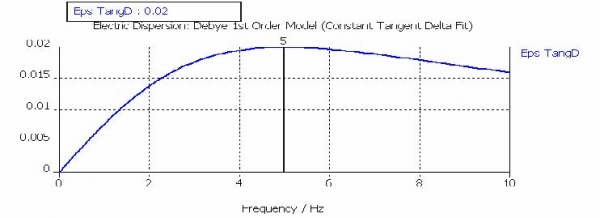

相应的损耗角正切如下图所示:

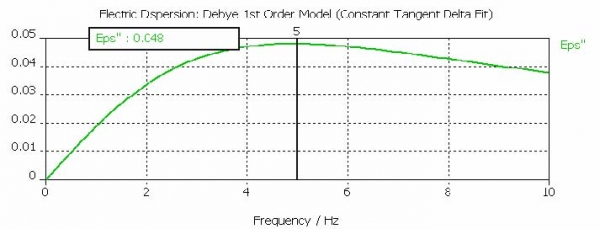

相应的ε’’/ε0 如下图所示:

3) 已知相应频点对应的损耗角正切

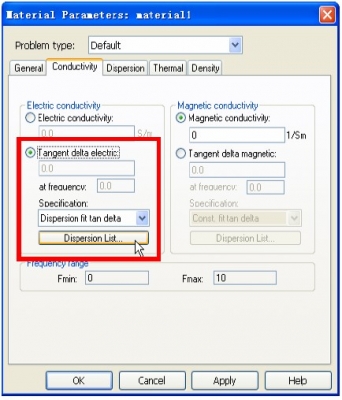

在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Dispersion fit tan delta,点击Dispersion List 按钮

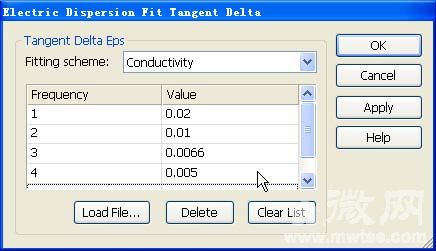

在弹出的相应对话框,输入频点及该频点上的损耗角正切值。这里输入的值符合f(x)=0.02/x 的分布,与电导率恒定比较符合,因此选择拟和方案为Conductivity

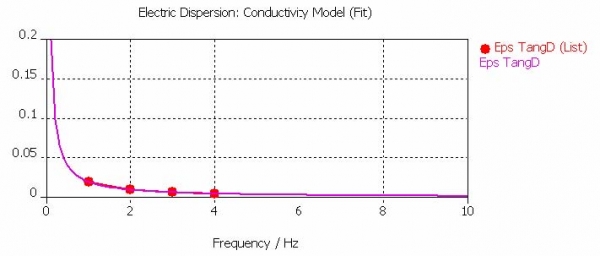

与拟和曲线对应的正切角如下图所示:

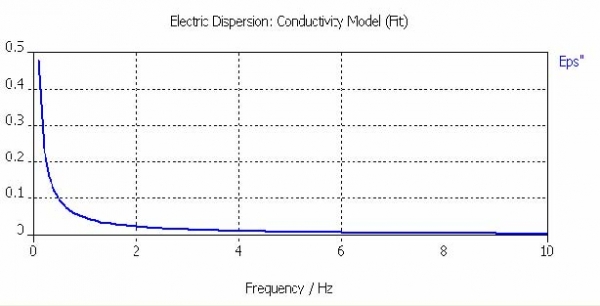

与拟和曲线对应的ε’’/ε0 如下图所示:

在 CST 中新建一个材料,材料类型设为Normal,在属性Epsilon 中设置介电常数的实部。注:CST 中定义的是相对介电常数

在导航树 1D Results→ Materials 中可以看到材料频谱色散曲线
注:显示中的 Eps’ 并非介电常数,而是相对介电常数

介电常数虚部的定义:
1) 电导率恒定时的定义
在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Const.conductivity 并输入相应损耗角正切。

相应的损耗角正切如下图所示:

相应的ε’’/ε0 如下图所示:

2) 基于一阶Debye 散射模型的定义
在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Const.fit tan delta,并输入相应损耗角正切。

此时介电常数的实部不再为恒定值:

相应的损耗角正切如下图所示:

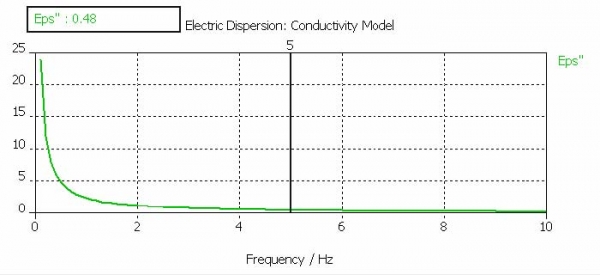

相应的ε’’/ε0 如下图所示:

3) 已知相应频点对应的损耗角正切
在 Conductivity 选项卡中激活Tangent delta electric,选择Specification → Dispersion fit tan delta,点击Dispersion List 按钮

在弹出的相应对话框,输入频点及该频点上的损耗角正切值。这里输入的值符合f(x)=0.02/x 的分布,与电导率恒定比较符合,因此选择拟和方案为Conductivity

与拟和曲线对应的正切角如下图所示:

与拟和曲线对应的ε’’/ε0 如下图所示:
